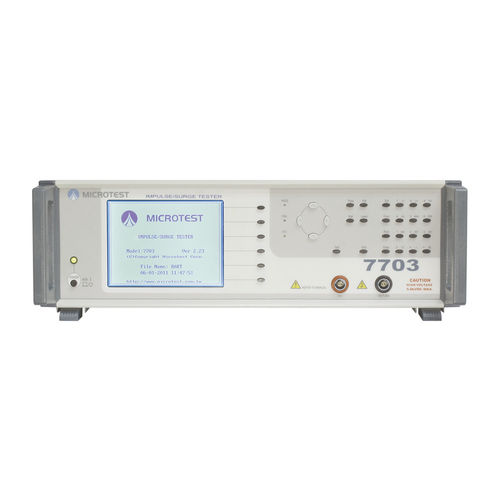

高电压测试仪 7703

浪涌脉冲定子绕组线圈

製品の特長 ■ 單通道測試 ■ 最小電感值測試(0.5uH) ■ 高頻諧波分析 ■ 高頻雜訊分析 ■ 採用非破壞性脈衝高壓檢測技術 ■ 利用L/C諧振波型進行分析比對出線圈短路問題 ■ 支援高壓校正功能 ■ 提供5種波型比對模式 ■ 按鍵鎖定功能，防止人員誤觸按鍵 ■ 支援Remote、Printer介面 MICROTEST 7703 線圈層間短路測試儀提供100V-5000V脈衝電壓輸出，藉由L/C共振產出的阻尼衰減波形分析磁性元件線圈與線圈之間或漆包線層與層之間有缺陷造成短路的不良品，此款針對Inverter-變壓器產品，支援高頻諧波/高頻雜訊分析模式，透過高頻諧方式將波形放大進行更精密的比對出高壓線圈跨槽所引起的絕緣不良現象，另外比對模式包含總面積比對、面積差比對、電暈數比對、顫抖數比對與與波形比對。
