最新的lcs+系列超声波传感器为方形外壳,可选择模拟量或开关量输出+IO-Link接口。
主要特点
外形尺寸 只有62 mm x 62 mm x 37.2 mm
支持IO-Link接口 支持最新的工业标准
自动同步和异步工作 最大可支持十个传感器近距离同时工作
最大检测距离8 m
基本特点
1个开关量推挽输出或者2个开关量PNP输出
电流和电压输出
可以使用T1或T2按钮来进行microsonic的Teach-in
0.18 mm – 2.4 mm 分辨率
温度补偿
9–30 V 工作电压
LinkControl 可以通过连接电脑来配置传感器参数

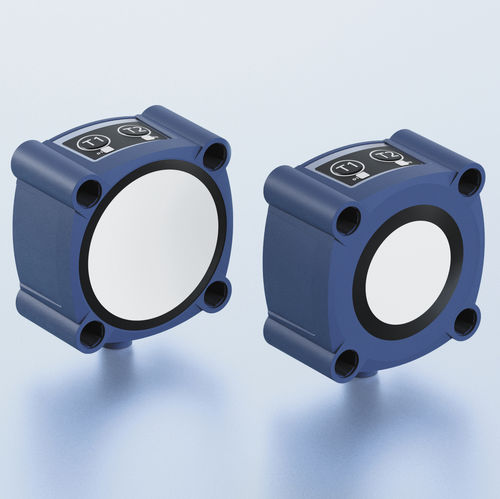

lcs+系列超声波传感器
有一个带四个安装孔的立方形塑料外壳。
两个示教按键T1和T2
方便对lcs+传感器进行配置(teach-in)。
带开关量输出的Ics+传感器提供三种工作模式:
单开关点模式
反射板模式
窗口模式
对单开关点模式的自学习
将被测目标物放在想要的检测距离(1)处,使之被传感器检测到
按住按键T2大约3 秒钟
再次按住按键T2大约1秒钟
反射板模式的自学习
使用一个固定反射物
按住按键T1大约3 秒钟
再次按住按键T1大约10秒钟
窗口模式的配置
将被测物体放置于窗口的近点(1) 处
按住按键T1大约3 秒钟
然后将被测物体移动到窗口的远点(2)处
再次按住按键T1大约1秒钟
常闭/常开
和模拟特性曲线的递增/递减也可以通过teach-in 按键设置。
模拟量输出的传感器
通过检查连接在输出端的负载,然后自动切换4–20 mA电流输出或0–10 V电压输出来确保数据处理的便利。
