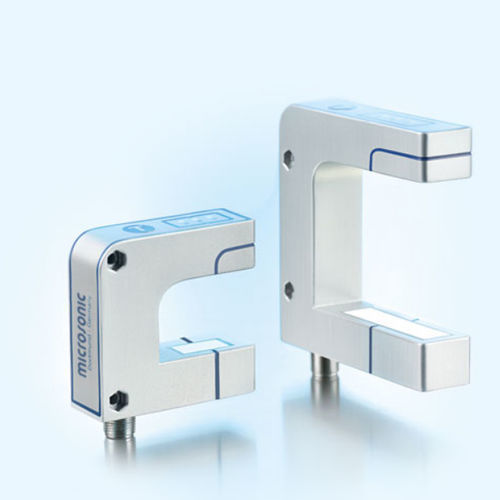

超声波边缘传感器 bks+3/FIU/A

bks+边缘检测传感器促进了箔片、纸张以及其它非声音穿透性材料的非接触式边缘检测。 主要特点 两种外形设计 30和60mm槽宽 IO-Link 接口 支持最新的工业标准 Smart Sensor Profile more transparency between IO-Link Devices 0.01 mm ~0.02 mm 的分辨率 非常紧凑的外形尺寸 UL Listed to Canadian and US safety standards 基本特点 非接触式轨迹边缘检测 用于材料轨迹的校准 传感器外壳顶部有3个LED和1个按键 通过按键进行自学习 坚固的金属外壳 产品描述 bks+超声波边缘检测传感器 是一种检测不透声波材料例如箔片和纸张的边缘的槽型传感器。 这就是为什么bks+能理想的检测高度透明的箔片，感光材料，透明度不同和表面有灰尘堆积的纸质材料。槽的下方配备了超声波传感器，周期性的发出短声波脉冲，而安装在槽上方的超声波接收器进行检测。材料进入槽覆盖声波导致接收信号衰减，通过内部电路进行处理计算。依赖覆盖的程度来输出模拟量信号。 Teach-in按钮 通过传感器顶部的Teach-in按钮，可以设置边缘控制的零点位置。对于校准这里有两种选择： 将被测材料完全撤出传感器 按住按钮近三秒直到两个黄色的LED交替闪烁，设置完毕。或是 将被测材料按传感器上两个标线放入槽内，确保50%的声波覆盖。 然后按住按钮近6秒直到两个黄色的LED常亮，设置完毕。 bks+3边缘检测传感器的槽宽30mm，槽深43mm. bks+6边缘检测传感器的槽宽60mm，槽深73mm. 其他槽宽度和深度可根据需求定制。外壳边上需配备两个平行的孔便于传感器的安装。通过M12接插件进行电气连接。 三个LED灯 指示槽内被测物体的位置。检测感光材料时，LED也可以关掉。
