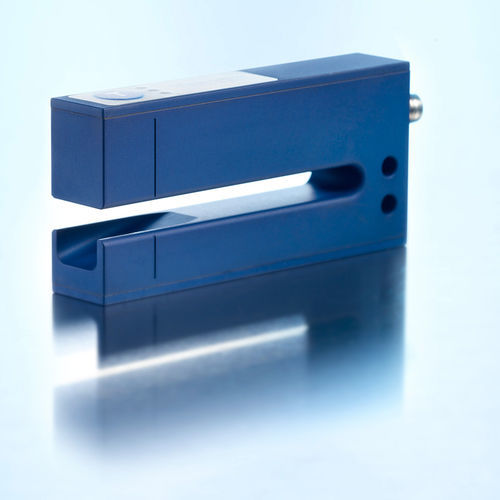

电容式标签传感器 / 超声波 esf-1 series

IO-Link

esf-1槽型传感器可以检测标签，甚至能可靠检测高速运动中的标签。 主要特点 3种Teach-in方法 可以检测标签甚至是超出标准范围的标签 响应时间 <300 µs 用于检测高速运行的卷材 槽型外壳设计，尺寸非常紧凑 QuickTeach simplified Teach-in process IO-Link 接口 支持最新的工业标准 基本特点 槽型的标签和接头检测传感器 2个开关量输出 用于标签/接头检测和材料断裂监视 传感器外壳顶部带3个LED和1个按键 通过按键或pin5进行Teach-in 可以通过LinkControl进行参数化 作为安装和通信可选的辅助设备 工作原理 标签被引导从传感器的槽型位置穿过。在槽型下方的超声波发射器发出高频声波脉冲穿透衬底材料，声波脉冲造成衬底材料的振动，由此产生了一个明显减弱的声波射向对面。槽型上方的接收器接收到了这个声波。 透过衬底材料发射给接收器的信号强度与透过标签发射的是有差别的，这种信号差异被esf-1内部电路解析。衬底材料和标签之间的信号差别实在太微小了，为了确保差异的可靠性，esf-1传感器必须对标签Teach-in。 esf-1 可以可靠的检测高透明度，反射性材质以及金属化标签和任何颜色的标签。测量周期可根据需要的声波功率进行自动调整。对于薄的标签和衬底材料的检测，esf-1可以达到最快的运行速度，响应时间< 300 µs。 为了能够检测特殊的标签，例如穿孔或凿眼的标签，目前有三种不同的Teach-in方法。 A)衬底材料和标签的动态Teach-in 在Teach-in过程中,引导衬底材料和标签以恒定速度穿过槽型位置。 esf-1传感器自动进行标签以及标签之间缝隙的信号强度的Teach-in。 这是对标签的标准Teach-in。
