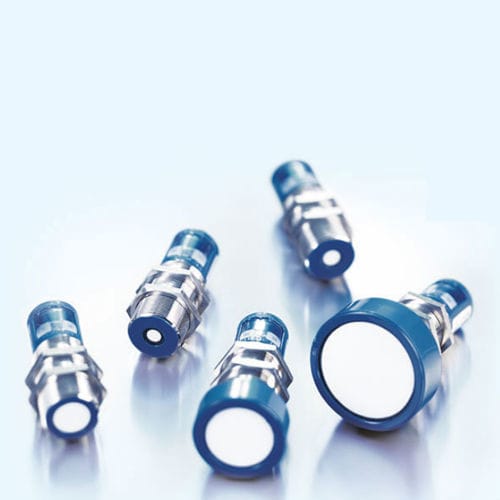

圆柱测距传感器 mic+ series

LED4-20 mA0-10V

• - 测量值直接以mm/cm或%的方式通过LED显示出来 • - IO-Link 接口 支持最新的工业标准 • - 可通过数字显示器预设数值的传感器 实现传感器的预设 • - 自动同步和异步工作 最高可实现10个传感器的同步工作 • - UL Listed to Canadian and US safety standards 基本特点 • - 1 个推挽开关量输出 兼容 pnp 或 npn • - 1 or 2 switching outputs in pnp or npn variants • - 模拟量输出4–20 mA和0–10 V 电流和电压输出可自动切换 • - 模拟量+1个pnp开关量输出 • - 检测距离从 30 mm 到 8 m，存在5种检测量程 • - 可以使用T1或T2按钮来进行microsonic的Teach-in • - 0.025 mm ~2.4 mm 的分辨率 • - 温度补偿 • - 工作电压 9–30 V • - LinkControl 可以通过连接电脑来配置传感器参数 产品描述 M30外壳，检测范围从30mm到8m，共五种检测距离。测量距离的内置分辨率是0.025或2.4mm，具体取决于选择何种测量范围。所有的传感器都带有温度补偿。 模拟量传感器 检验接到输出端的负载，根据阻值大小自动转换4-20mA电流和0-10V电压输出。传感器负载的确定与连接的起始工作电压有关。 在TouchControl的菜单的附加功能中，使用者还可以预设传感器是电流输出还是电压输出。在这个菜单中，模拟量传感器在LED显示屏上，又可以转换成百分比的形式显示，模拟量特性曲线的窗口上下限分别对应于0%和100%。 同步 最多有10个混合配置不同检测距离的传感器可同步自动运行，测量的重复率取决于检测距离最大的那个传感器。如果所有的传感器通过M12接插件的pin5针连接起来，则激活同步功能。在同步运行中，所有的传感器在同一时间开始测量。在两个传感器比较狭窄的安装距离之间，传感器仍然可以接收到邻近传感器的反射信号。 这个特性可以作为优势来应用。例如，可以扩展传感器的检测距离。 在附加菜单中，每一个传感器可以分配从0-9之间的一个地址，有了这样的地址，传感器可以在异步模式下工作，并且实行按地址升序进行测量。 异步模式 可以确保每个传感器只能接收到自身发出脉冲的回波信号。每个传感器都可以完全避免传感器之间的任何冲突。 开关量或是模拟量输出的设置 既可以按要求输入距离的数字值来实现（参看左下角的图解），也可以通过自学习（teach-in）程序（参看本页）实现。 由于有着这项功能，使用者可以选择自己喜欢的设定模式。 自学习的步骤 待检测物体，必须放在希望得到的检测距离(1)上，按下输出按钮，直到 (或者 ) 出现在LED显示器上，最后，更进一步的短击按键，确定自学习程序，准备完毕。
