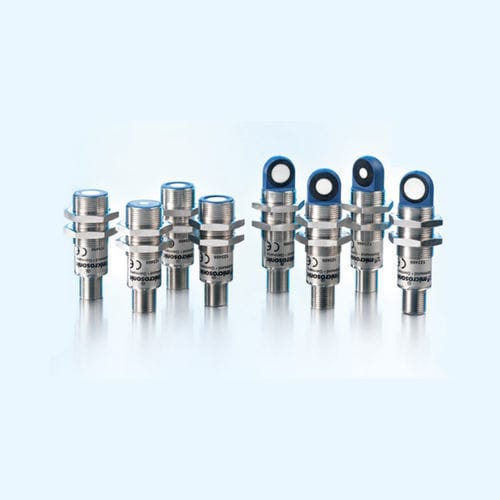

超声波接近传感器 pico+ series

圆柱M18M12

短型的pico+传感器具备所有这些: 3 种检测范围,3 种输出信号,2 种外形设计和IO-Link接口。 主要特点 顶端带 90°弯曲的型号 IO-Link 接口 支持最新的工业标准 自动同步和异步工作 最大可支持十个传感器近距离同时工作 基本特点 1 个推挽开关量输出 兼容 pnp 或 npn 模拟量输出4–20 mA 或 0–10 V 检测距离从 20 mm 到 1.3 m，存在4种检测量程 可以通过pin5来进行microsonic的teach-in 0.069–0.10 mm 分辨率 10–30 V 工作电压 LinkControl 可以通过连接电脑来配置传感器参数 产品描述 pico+ 超声波传感器 M18螺纹套管紧凑型设计，外壳仅长41mm。 除了轴向发出声波的型号外，还有感应头90度弯曲，径向发出声波的型号。 检测距离从20 mm 到1.3 m，存在四种检测范围和三种输出状态，这个传感器系列涵盖了各种广泛的应用。 推挽输出的传感器支持SIO和 IO link模式.模拟量输出的的传感器可以选择 4–20 mA电流输出或者是 0–10 V电压输出。 在 SIO模式下, 可以通过pin5脚进行microsonic的teach-in过程，完成对传感器的参数配置。 开关量输出的传感器有三种工作模式: 漫反射模式（单开关点模式） 反射板模式 窗口模式 单开关点模式的自学习 将被测目标物放在想要的检测距离(1)处，使之被传感器检测到 将pin 5 接到+UB 大约 3 秒钟 然后将pin 5再次连接到+UB 大约1秒钟 反射板模式的自学习 使用一个固定的反射物 将 pin 5 连接到+UB 大约3 秒钟 然后将pin 5再次接到 +UB大约10 秒钟 窗口模式的配置 将被测物体放置于窗口的近点(1)处 将pin 5连接到+UB 大约3 秒 然后将被测物体移动到窗口的远点(2)处 然后将pin 5再次连接到+UB 大约1 秒
