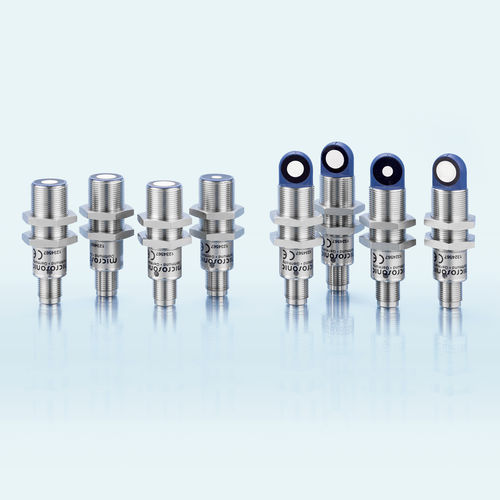

圆柱测距传感器 lpc+ series

超声波4-20 mA0-10V

lpc+配备齐全：在M18外壳内配备2个推挽开关量输出或者1个推挽开关量输出加一个模拟量输出。 主要特点 在M18设计下配备4-20mA或者0-10V模拟量输出加上一个推挽开关量输出 IO-Link接口——支持最新的工业标准 Smart Sensor Profiles more transparency between IO-Link Devices 更优化的温度补偿——可在120秒内调整到工作条件下 基础部分 2个推挽开关量输出——PNP或者NPN 4种检测范围，检测范围从20mm到1.3m 可以通过pin5来进行microsonic的teach-in 0.1 mm 分辨率 10–30 V 工作电压 LinkControl 可以通过连接电脑来配置传感器参数 产品描述 lpc+超声波传感器 可以配备2个推挽开关量输出或者一个模拟量输出加一个推挽开关量输出。M18的外壳下具有从20mm到1.3m共4种不同的检测距离。 推挽输出的传感器支持SIO和 IO link模式.模拟量输出的的传感器可以选择 4–20 mA电流输出或者是 0–10 V电压输出。 在 SIO模式下, 可以通过pin5脚进行microsonic的teach-in过程，完成对传感器的参数配置。 开关量输出的传感器有三种工作模式 单开关点模式（漫反射模式） 反射板模式 窗口模式 单开关点模式的自学习 将被测目标物放在想要的检测距离(1)处，使之被传感器检测到 将pin 5 接到+UB 大约 3 秒钟 然后将pin 5再次连接到+UB 大约1秒钟 反射板模式的teach-in 使用一个固定的反射物 将 pin 2 连接到+UB 大约3 秒钟 然后将pin 2再次接到 +UB大约10 秒钟 窗口模式的配置 将被测物体放置于窗口的近点(1)处 将pin 5连接到+UB 大约3 秒 然后将被测物体移动到窗口的远点(2)处 然后将pin 5再次连接到+UB 大约1 秒 NCC/NOC （常闭/常开） 和模拟特性曲线的递增/递减也可以通过pin5脚设置。
