产品规格型号

类型
功率
其他特性
取样, 可编程

产品介绍

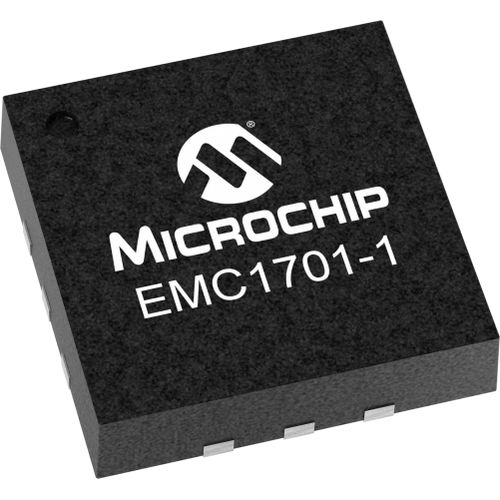

EMC1701 是一款具有精密温度测量功能的组合式高压侧电流检测器件。它测量外部感应电阻上产生的电压,以表示电池或稳压器的高压侧电流。EMC1701 还能测量总线电压,并利用这些测量值按比例计算功率。EMC1701 还包含额外的双向峰值检测电路,用于标记瞬时电流峰值,其持续时间和幅度阈值均可编程。最后,EMC1701 还包含一个用于测量环境温度的内部二极管通道。 电流检测和温度监测均包括两层保护:一层是可屏蔽的,会导致 ALERT# 引脚断言;另一层是不可屏蔽的,会导致 THERM# 引脚断言。 产品特性 双向电流测量 测量总线电压 1% 的电流测量精度 集成时间超过 82 毫秒至 2.6 秒,分辨率为 11 位 总线电压范围为 3V 至 24V 计算比例功率 软件控制可编程时间长度和幅值阈值 总线供电或单独供电,适合低压操作 宽温度工作范围:-40°C 至 +85°C ±1°C 精确度(-5°C < TA < 85°C) ALERT# 和 THERM# 输出,用于报告温度、电压和电流超出极限值 引脚可选的 SMBus 地址 块读写 采用符合 RoHS 规范的 12 引脚 4mm x 4mm QFN 封装 (EMC1701-1) 采用符合 RoHS 规范的 10 引脚 MSOP 封装 (EMC1701-2) 笔记本电脑和台式电脑 电源管理系统 嵌入式应用

---
