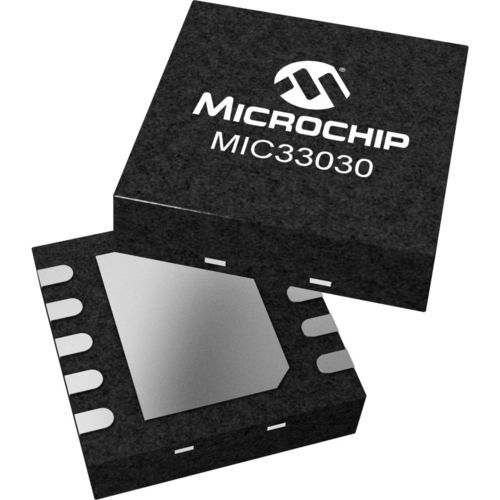

电子功率调节器 MIC33030

直流交换频率同步

MIC33030 是一款高效率、8MHz、400mA 同步降压稳压器，具有内置电感器和 HyperLight Load® 模式。HyperLight Load® 在轻负载时具有极高的效率和超快的瞬态响应，非常适合提供处理器内核电压。这种专有架构的另一个优点是，通过使用小型输出电容器，整个负载范围内的输出纹波电压都非常低。2.0mm x 2.5mm 的微型封装通过集成电感器节省了宝贵的电路板空间，并且只需要两个外部电容器。MIC33030 专为使用小至 2.2µF 的微型输出电容器而设计。这使得 MIC33030 具有 LDO 的易用性和 HyperLight Load® DC 转换器的效率。在 HyperLight Load® 模式下，MIC33030 在 1mA 电流时的效率高达 75%，静态电流极低，仅为 21µA。在更高负载时，MIC33030 可提供高达 8MHz 的恒定开关频率。MIC33030 采用 10 引脚 2.5mm x 2.0mm 封装，工作结温范围为 -40°C 至 +125°C。 产品特性 简化设计，只需两个外部电容器 输入电压：2.7V 至 5.5V 温度条件下输出电压精度为 ±2.5% 400mA 输出电流 1mA 时效率高达 75 21µA 典型静态电流 连续模式下的 PWM 工作频率高达 8MHz 超快瞬态响应 HyperLight Load® 模式下的纹波为 30mVpp 全 PWM 模式下输出电压纹波为 7mV 全集成 MOSFET 开关 0.01µA 关断电流 热关断和限流保护 提供固定和可调输出电压选项（0.7V 至 3.6V） 2.5mm x 2.0mm 10 引脚
