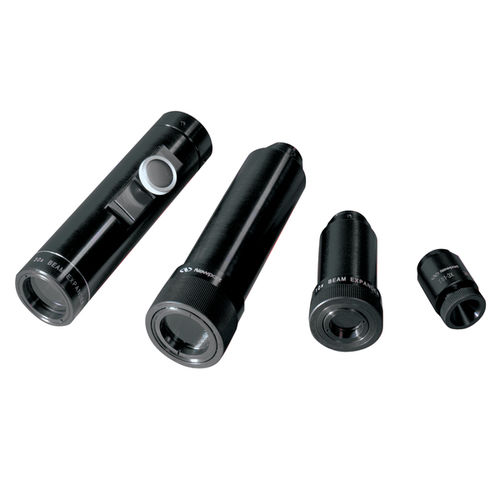

光束扩展机 T81 series

激光

我们的激光扩束器是一种低成本、高精度的激光束聚焦与整形解决方案。 •扩展比例范围为 3x 到 30x •伽利略光学设计 •经济的光束扩展 •非常适合与氦氖激光器一起使用 •波前畸变小于 λ/4 •透射率大于 95％ 特征 Tropel 光学设计 这些伽利略扩束器结合了受到高度重视的 Tropel 光学设计以及改进的可调性和安装。这最适用于必须在距激光器一定距离处形成小光斑的应用或者必须扩展准直范围以用于照明或用于远距离物体对准的应用。小于 &lambda 激光束扩束器性能 以下给出的放大率 M、光斑尺寸 S、范围 R 和场深度 Z 之间的关系，假设在 1/e2 强度水平有 0.8 mm 直径光束的 TEM00 模式氦氖激光器。图表中的值基于关系 S = KR / M。针对以毫米表示的 S 和以米表示的 R，K = 1.1（针对我们的 T81-3X）。T81-10X 和 T81-20X，K = 1.2（针对我们的 T81-30X）。场深度 Z 定义为光束直径不超过光束腰位 S 处的值的 1.4 倍的距离。Z 的值由公式 Z = 2.5S2 计算，其中 S 以毫米表示，Z 以米表示。超过 0.8 mm 的激光束由于在输出透镜处的穿孔而在聚焦光斑中产生衍射环。对于直径小于 0.8mm 的激光束，光斑尺寸将成比例地增加。 可直接安装到氦氖激光器 提供四种扩展比例，3x、10x、20x 和 30x，每种具有连续焦距更改的方法。随着功率增加，光束发散成比例地减小，从而提供更大的准直范围。这些扩束器可以方便地连接到大多数氦氖激光器与 1-32 配件线程，T81-3X 除外，它配备有精确的光束定心调整，以补偿进入的激光束的微小偏差。
