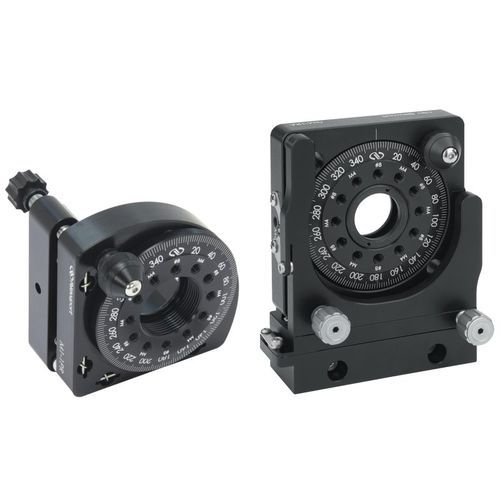

安装镜架 GM-1RA

GM-1RA万向旋转安装座可为1英寸（25.4毫米）的波片、偏振片和分束立方体提供尖端/倾斜定位。该安装座的独特之处在于其万向的尖端/倾斜机械装置，可实现光学元件的角度调节而不会产生不必要的平移。我们还添加了许多增强功能。尖端/倾斜机械装置上精确的100 TPI调节螺钉具有新的旋钮，包括一个集成的六角孔，可实现更高灵敏度的平滑调节。每个轴的新的独立锁有助于保持稳定的光学对准。集成旋转台具有完整的滚珠轴承座圈，可提供连续的360度旋转；增量为2°的旋转精度。我们已将刻度移至与旋钮相同的一侧，以便在调整过程中更易于阅读。拧紧旋钮末端的螺丝可以牢固地锁定旋转。每个单元都配有一个Delrin固定环，用于安装光学元件。GM-1RA可以使用随附的带槽基板直接安装在桌子上，该基板可以安装在安装架的任一侧。每个单元底部的英制和公制螺孔均允许接杆安装。可以通过卸下四个螺钉将旋转工作台从尖端/倾斜机械装置上卸下，从而使旋转工作台可以反转或独立使用。旋转平台上提供了安装孔，用于安装到光学平台和后期安装。可以使用PRA-05适配器将直径为1/2英寸的偏振片或波片安装到GM-1RA支架上，该适配器可以拧入到旋转台上的1.063-20的螺纹中。PRA-05适配器包括一个固定环。
