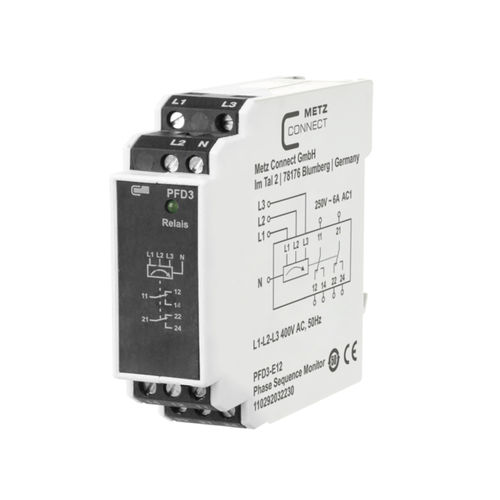

相位顺序监控继电器 PFD3-E12, 400 V

交流DIN导轨

监控继电器监控 L1-L2-L3 相序是否正确（旋转方向向右）以及各相电压是否完全失效。需要监控的相电压连接至端子 L1-L2-L3，继电器输出触点的端子 11、14 或 21、24 连接至电机继电器的磁场线圈之前。如果相序正确，则输出继电器启动（绿色 LED 亮起）。如果某相完全失效，输出继电器将返回中性位置（绿色 LED 熄灭）。监控继电器不需要特殊的电源电压。将设备连接至 N。如果 N 完全故障（零导体），输出继电器返回中性位置（绿色 LED 熄灭）。
