手动操控三坐标测量仪 Shipyard Solution

便携式光学船坞

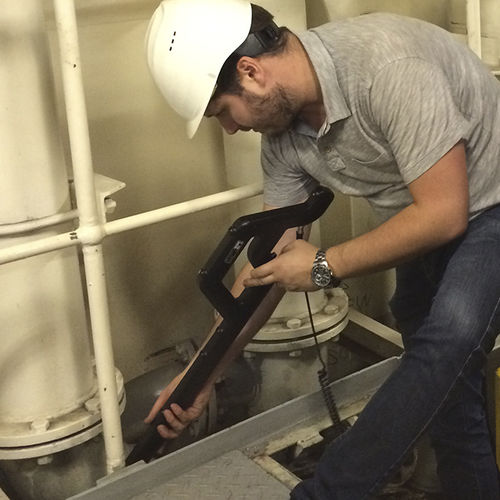

Metronor船厂管道解决方案是为在狭窄的空间内使用而开发的，比如船舶的机房。 使用专门的管道软件TeZetCAD，可以快速简单地测量不同尺寸和形状的管道、法兰和连接器。该专业软件的额外功能，如自动报告和CAD导出，使处理数据变得高效和透明。 这种数字化的工作流程确保了测量数据简单无误地传输到车间。 测量机翼 该系统直接与TeZetCAD接口，TeZetCAD是管道和法兰测量的领先软件。它允许用户重新创建圆形法兰，只需12个点。非标准法兰也可以轻松测量。 创建管道 在现场制作完美配合的管道，节省制造时间，降低成本。 创建未知规格的管道的任务，例如用于替换管道或连接管道，现在比以往任何时候都要简单。或者使用TeZetCAD中的 "Design Tube Tactile "功能，在测量过程中绕过障碍物的同时，在三维空间中取点，生成一个虚拟管道。 但是，测量现有的管道--就地测量--同样简单。该系统可让您在测量过程中无需将其从原地移走，即可生成真实管道的CAD表示。您只需在管道末端和沿管道的特定区域进行测量。 然后，可以将测量管道的数据直接发送到折弯机上，并导出车间的蓝图进行焊接。
