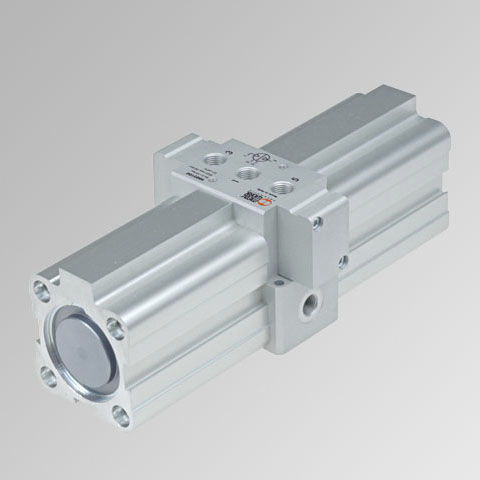

气动式压力增倍器 9002100

空气-空气压力倍增器，或称增压器，是一种自动装置，可以压缩空气，使出口压力为进口压力的两倍。它通常用于局部加强一个或多个执行器的输入压力。由于它完全是气动的，所以在不建议使用电动装置的情况下可以使用。该增压器可以带或不带压力调节器。它配备了单向阀，即使关闭了压缩空气的供应，也能保持出口压力。这意味着在以任何方式干预该设备之前，有必要中断供应并释放电路。建议在增压器之后安装一个水箱，以防止出口压力的波动。 增压器由一个中央主体（有一个3-2阀、一个5-2阀和四个单向阀）、两个侧衬和一个通杆组成，两个活塞安装在通杆上。 供给的空气在两个中心室（B和C）之一被两个活塞交替压缩；另一个中心室和两个侧室（A和D）之一操作活塞；不参与压缩的外部室则被释放。以2:1的比例压缩的空气通过一个单向阀，即使不再供应压缩空气，也能保持输出压力。中央主体的阀门由机械推杆活塞操作，在每个活塞冲程中切换两对腔室（A和D，B和C）的功能。
