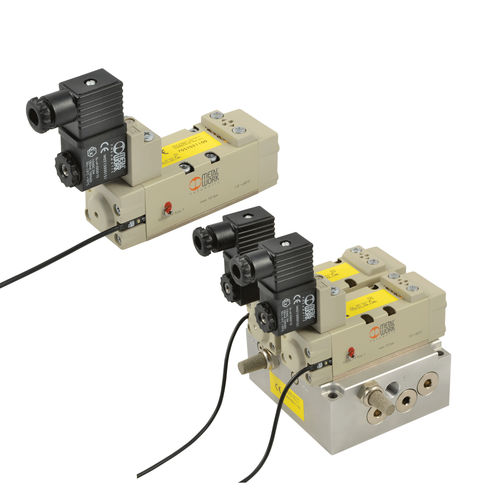

线轴气动分配器 SAFE AIR ® series

气动电动2位5通

从一系列坚固可靠的阀门（如 ISO 5599/1）开始，增加了一些特殊功能，例如阀门状态诊断系统的存在和创建一个双通道保证架构冗余。 最简单的版本具有一个电动操作的 5/2 单稳阀。 众所周知，当这种类型的阀门处于空闲状态（线圈未通电）时，端口 1 连接到端口 2，端口 4 减轻。 当阀门操作（线圈通电）时，端口 1 连接到端口 4，端口 2 卸下。 当线圈再次断电时，阀门通过将线轴返回到主位置的弹簧恢复到空闲状态（因此端口 4 减轻）。 如果发生故障，即使线圈断电，阀芯也可能保持在驱动位置，从而使端口 4 加压。 为了解决这个问题，我们添加了一个用于读取线轴位置的霍尔效应传感器。 这意味着当阀门停用时，传感器打开，当阀门被激活时，传感器关闭。 传感器关闭和线圈断电的状态表明存在问题。 该阀门有 3 种尺寸适用于 ISO 5599/1 系列，是符合 ISO EN 13849 标准的第 2 类组件，适用于高达 PL=C 的安全回路
