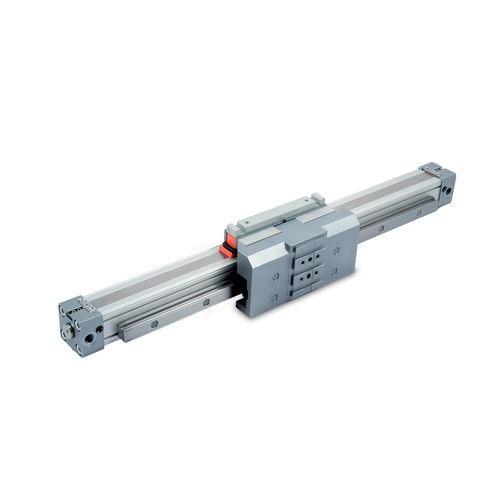

气缸 V-Lock series
无杆双作用不锈钢

气缸
气缸
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
气动
所用技术
无杆
配置
双作用
材料
不锈钢, 阳极氧化铝
其他特性
可调节阻尼, ATEX
运行行程

最多: 2,300 mm
(90.551 in)

最少: 100 mm
(3.937 in)

镗孔

16 mm, 25 mm, 32 mm
(0.63 in, 0.98 in, 1.26 in)

压力

最多: 8 bar
(116 psi)

最少: 1 bar
(14.5 psi)

力度

110 N, 250 N, 420 N

速度

1 m/s
(3.28 ft/s)

环境温度

最多: 80 °C
(176 °F)

最少: -10 °C
(14 °F)

产品介绍

V-锁无杆气缸的孔径为Ø16、Ø25和Ø32。 它们的主要特点是,滑块支架有一个带V-锁槽的燕尾槽,用于安装V-锁系列的其他部件。 提供的螺纹孔和定心销允许非V型锁部件固定在滑架上。 固定腿也使用V型锁系统,因此可以使用K或QS元件将气缸固定在其他东西上。 滑块支撑安装在球循环垫上,球循环垫在钢化导轨上运行,可以承受非常高的负载和扭矩。 - 衬垫上的传感器凹槽。 - 使用不锈钢非变形条的纵向气动密封系统。 - 在任何方向上都有非常高的负载能力,而不影响气缸滑块的运行。 - 钢制导轨牢固地固定在气缸套上。 - 采用特殊技术制造的滚珠轴承垫,允许非常安静的操作和较长的维护间隔。 - 提供可调节的止动器和减震器的应用。 - 对于直径为32的油缸,可以使用缩进的传感器槽将阀门固定在衬垫上,而不需要中间的托架

---

PDF产品目录
