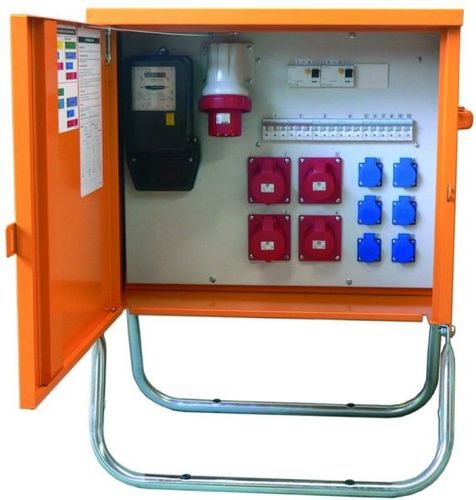

分配电子设备机柜 EV series

嵌入式墙面式带电插座

这些配电柜通过连接器向用户供电，通常用于扩建或作为楼层配电柜使用。它们通过 CEE 连接器连接到配电柜或连接配电箱的下游。 连接负载从 3.6 至 44 千伏安不等 - 插座至 63A 坚固的外壳由镀锌钢板制成，耐候性粉末涂料为 RAL 2000（黄橙色），防护等级 IP44（前面板：IP21）；可旋转吊环和符合人体工程学的手柄；带墙面安装座（仅适用于重量不超过约 70 公斤的配电柜类型）。包括 RCD 在内的所有装置均为保护性绝缘。镀锌框架，带塑料套管，用于将设备固定在地面上的接地钉。 根据 DIN VDE 0100 第 704 部分的规定，可插拔式分配电装置还配有经认可的中间仪表，用于进行分项测量，作为特殊的馈电点，用于连接建筑工地的交流和三相用电设备（如果它们连接在连接配电箱或分配器终端配电柜的下游）。根据 BGI 608 标准，小型电流分配器是实现带 RCD 保护的 TT 网络的一种特殊类型，用于连接小型建筑工地上的 2 个交流用电设备。 与上游配电装置一起使用时，可使用不带 RCD 保护的型号（M-EV-/OF）。然后，通过安装在馈电场所电流分配器中的 RCD（I∆n ≤ 30mA）来确保剩余电流保护。
