通信网关 D521

以太网IP从式

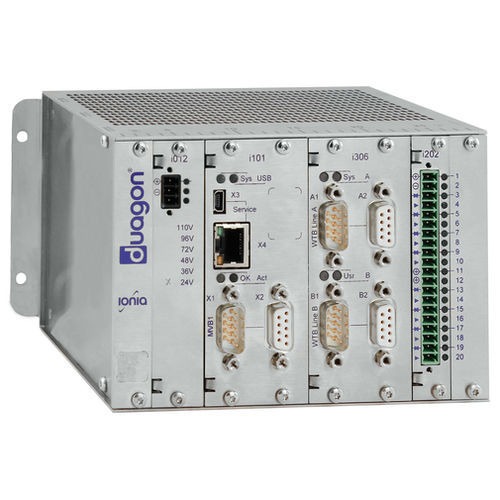

D521 是一款 WTB 转 MVB 网关，符合 IEC 61375 和 UIC 第 556 号传单的要求。网关内置两个 WTB 介质连接单元。A 线和 B 线接口采用电隔离，可实现电缆冗余，并使用标准的 9 极 SUB-D 型连接器。为克服接触氧化，WTB 网关可选配内置击穿机制。集成的 WTB 控制器由 FPGA 和 duagon IP 实现，可配置为强、弱主站或从站。 网关内置 UIC 556 符合标准的映射服务器应用程序，可处理 WTB 和 MVB 一致网络之间的信息数据通信和流程数据调配。可选择订购安全数据传输。提供完整的配置和集成工具链，包括一个配置工具，可轻松配置应用程序，并将网关无缝集成到任何网络架构中。 duagon 自己的 MVB 控制器是在 FPGA 上实现的，支持全部 4096 个过程数据端口。列车编组网络接口符合 TCN 标准 IEC 61375，最高可达 4 级。 D521 提供 8 个数字输入和 8 个组合输入/输出通道。输入/输出通道可用于电池电压监控、冗余切换和 "唤醒 "信号。 WTB 网关直接与列车电池相连，支持 24 至 110 伏直流电压。此外，它还具有内置省电模式。通过以太网访问的服务接口可快速访问诊断信息和所有记录数据。
