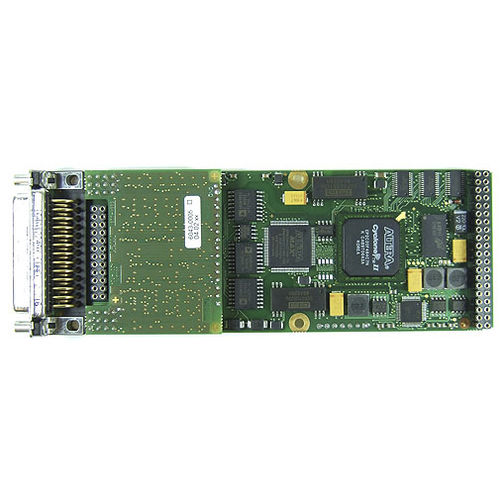

夹层卡 M36N 是一款 16 位模拟 M 模块,可满足各种标准输入要求,如 16 通道单端 电压或电流和 8 通道差分电压或电流。隔离电源电压由板载 DC/DC 转换器产生,支持 -40 至 +85°C 的扩展温度范围。
快速 A/D 转换器和多路复用器通道的自动增加功能使 M 模块成为快速采样的理想选择。M36N 16 个通道的全部采集时间为 130 µs,在整个温度范围内的精度通常为 0.05%。M36N 具有对每个通道和每个输入范围进行全自动调节的功能。
M36N 上的 FPGA 控制信号调节,此外还为电路板的特定应用功能扩展提供了空间。
M36N 适用于多种应用,例如自动测试环境或过程控制系统。
M36N 基于 M-Module ANSI 夹层标准。它可以在任何类型的总线系统(如 CPCI、VME 或任何类型的独立 SBC)中用作 I/O 扩展。duagon 或其他制造商可提供 3U、6U 或其他格式的适当 M-Module 载卡。
特点
8/16 路电流或电压输入
16 位分辨率
8.5 µs 最大通道采集时间
精度 +/- 0.05% typ.
单极/双极软件可选
采样和保持
通道编号自动递增
外部触发
---
