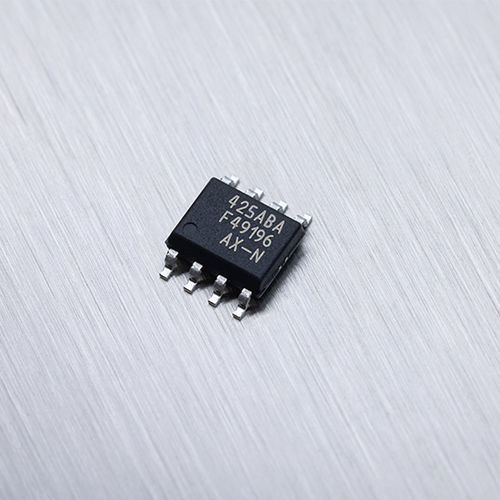

旋转位置传感器 MLX90425

非接触式磁性脉冲宽度调制器

MLX90425 是一款磁位置传感器芯片，适用于要求苛刻且注重成本的汽车应用。该器件可以抵抗高达 5 mT 的杂散磁场干扰，支持磁铁 360° 旋转运动，并采用模拟输出或 PWM 输出。 主要优势 支持的输出模式：模拟输出（成比例）或 PWM（脉宽调制）输出 ISO 26262 ASIL B SEooC（独立安全单元） 可编程测量范围 产品介绍 MLX90425 是一款磁位置传感器芯片，专为成本敏感型汽车应用而设计，包括动力系统执行器、踏板定位、燃油油位计和变速箱系统等，同时也适用于工业应用。MLX9042x 系列具有卓越的功能安全、绝对最大额定值 (AMR) 和电磁兼容性 (EMC) 特性。该系列器件还支持高达 160 ℃ 的工作温度。 MLX90425 与前几代 Triaxis® 位置传感器芯片引脚兼容。 MLX90425 是一款高集成磁位置传感器芯片。该器件由 Triaxis® 霍尔磁性前端、模数信号调节器、应用于高级信号处理的 DSP 和可编程输出级驱动器芯片组成。 MLX90425 可感应 Z 轴方向上的差分磁场。因此，具有正确磁路的 MLX90425 可解码传感器上方或下方轴上旋转磁铁的绝对位置（从 0 到 360 度的旋转位置）。这款位置传感器芯片可用于设计面向汽车和工业应用的非接触式位置传感器。 MLX90425 对高达 5 mT 的杂散场具有较强的抗干扰能力，支持磁铁 360° 旋转运动，并采用模拟输出或脉宽调制 (PWM) 输出。 将传感器芯片组装到应用中后，通过多点可编程线性化功能对其进行编程可提高系统精度。 MLX90425 与 PTC-04 (DB-HALL06) 兼容，可进行大规模生产编程。 应用示例 方向盘位置传感器 节气门位置传感器 车身高度位置传感器 浮子液位传感器 非接触式电位计
