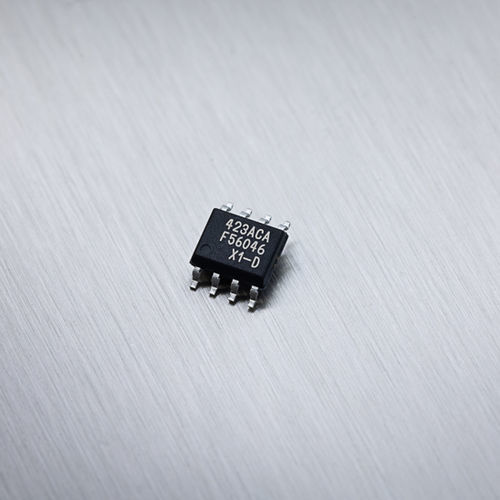

线性位置传感器 MLX90423

非接触式磁性PWM

MLX90423 是一款磁位置传感器芯片，适用于要求严格但注重成本的汽车应用。它对杂散场具有强大的抗干扰能力，支持长距离线性运动，可提供模拟、PWM 或 SENT 输出。 主要优势 支持多种输出模式 符合 ISO 26262 SEooC（独立安全单元）要求 测量范围可编程 产品介绍 MLX90423 是一款磁位置传感器芯片，适用于要求严格但注重成本的汽车应用。该器件具有更高的长行程精度（高达 30mm）、抗杂散磁场干扰 (SFI) 性能且符合 ISO26262（支持 ASIL D 系统集成）要求，非常适合制动系统（制动杆）等空间受限的汽车 ADAS 应用。 MLX9042x 器件在功能安全、绝对最大额定值 (AMR) 和电磁兼容性 (EMC) 特性方面具有卓越性能。它们还支持最高 160 °C 的工作温度。 MLX90423 与前几代 Triaxis® 位置传感器芯片引脚兼容 MLX90423 是一款高度集成的磁位置传感器芯片，包含一个 Triaxis® 霍尔磁感前端、一个模数信号调节器、一个用于高级信号处理的DSP和一个可编程的输出级驱动器。 MLX90423 可感应施加到芯片上的磁感应强度的三个分量（即 Bx、By 和 Bz）。因此，具有正确磁路的 MLX90423 芯片可解码任何移动磁体的绝对位置。该芯片可用于设计面向汽车和工业应用的非接触式位置传感器。 MLX90423 可提供成比例的模拟输出、PWM 输出或根据安全传感器格式编码的 SENT 输出。此磁路可传输增强型串行数据以提供错误代码和用户自定义信息。 该传感器芯片具有多点可编程线性化功能，可在组装到应用中后进行编程，提高系统的精度。 MLX90423 芯片兼容 PTC-04 (DB-HALL06)，可进行大规模生产编程。 应用示例 绝对旋转位置传感器 踏板位置传感器 油门位置传感器 车身高度位置传感器 绝对线性位置传感器 方向盘位置传感器 浮子液位传感器 非接触式电位计
