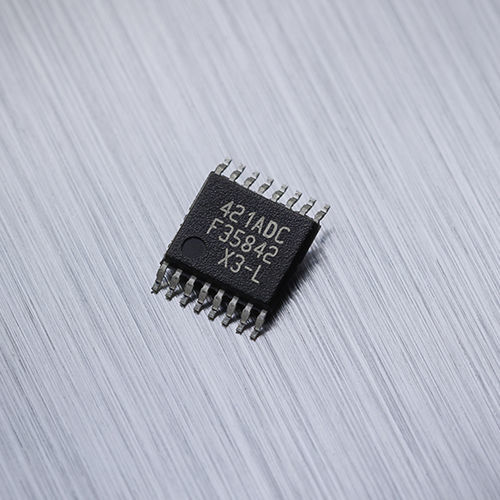

旋转位置传感器 MLX90421

线性非接触式磁性

MLX90421 是一款磁位置传感器芯片，适用于要求苛刻且注重成本的汽车应用。它支持磁铁的旋转或线性运动，并采用模拟输出或 PWM 输出。 主要优势 支持的输出模式：模拟（比率）或 PWM（脉宽调制） ISO 26262 ASIL-B SEooC（独立安全单元） 可编程测量范围 产品介绍 MLX90421 是一款磁位置传感器芯片， 专为成本敏感型汽车应用而设计，如动力系统执行器、踏板定位、燃油液位计和传动系统，该产品同时适用于工业应用。MLX9042x 系列具有卓越的功能安全、绝对最大额定值 (AMR) 和电磁兼容性 (EMC) 特性。该系列器件还支持高达 160 ℃ 的工作温度。 MLX90421 与前几代 Triaxis® 位置传感器芯片引脚兼容。 MLX90421 是一款高集成磁性位置传感器芯片。它由 Triaxis® 霍尔磁性前端、模数信号调节器、应用于高级信号处理的 DSP 和可编程输出级驱动器组成。 MLX90421 可感应施加到芯片上的磁感应强度的三个分量（即 Bx、By 和 Bz）。通过对MLX90421的编程设定可选择用于计算旋转或线性位置的磁感应强度分量。MLX90421 可通过正确的磁路设计计算任意移动磁体的绝对位置（如 0 到 360 度的旋转位置）。这款位置传感器芯片可用于设计面向汽车和工业应用的非接触式位置传感器。 MLX90421 支持旋转或线性运动，并采用 SENT 输出。将其组装到应用中后，可通过多点可编程线性化功能对其进行编程，从而提高系统的精度。 MLX90421与 PTC-04 (DB-HALL06) 兼容，可进行大规模生产编程。 应用示例 踏板位置传感器 节气门位置传感器 方向盘位置传感器 变速传动位置传感器 车身高度位置传感器 浮子液位传感器 非接触式电位计
