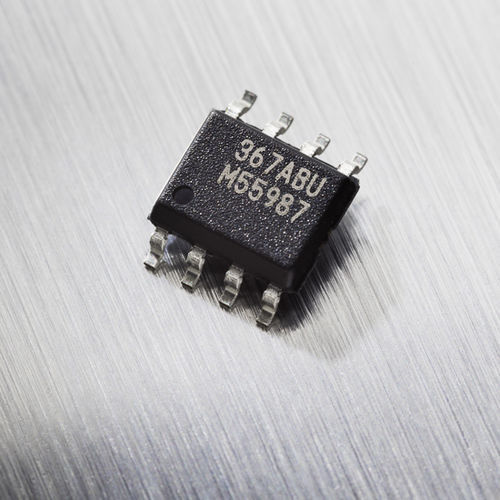

线性位置传感器 MLX90367

角度旋转无接触式

MLX90367 是一款支持 SAE J2716/SENT 协议的第 II½ 代 Triaxis® 位置传感器 IC。 主要优势 绝对线性位置和旋转位置传感器 IC 简单稳固的磁性设计 Triaxis® 技术 产品介绍 MLX90367 是一款支持 SAE J2716/SENT 协议的第 II½ 代 Triaxis® 位置传感器 IC。 这款单片器件可凭借其表面的集磁点（IMC），以一种非接触方式感测所施加磁通密度的 3 个空间分量（即 Bx、By 和 Bz）。 位置传感器应用这种独特的感测原理，可在机械（气隙，轴外）容差范围内确保位置信号的高度稳健性。 该水平分量的旋转在宽范围（高达 360º - 整转）内感测，并由片上 DSP（数字信号处理）处理，最终报告轴端磁体的绝对角位置。 也可单独测量水平和垂直分量，此时 MLX90367 能够满足线性行程（位移）位置传感器的要求，使用通轴磁体还能够满足绝对旋转位置传感器 IC 的要求。 从感测和报告的角度来看，MLX90367 是一款功能极其丰富的产品，适用于任何独立的远程位置传感器应用。 输出传输特性完全可编程（例如，偏移、增益、钳位电平、线性度、热漂移、滤波、范围...），从而可通过行尾校准满足任何指定要求。迈来芯编程单元 PTC-04 专门通过连接器端子 (Vdd-Vss-Out) 与器件通信并对器件进行校准。 MLX90367 的目标应用为需要 SAE-J2716/SENT 协议的汽车系统中的大量非接触式旋转位置传感器应用。 该器件可采用单一和双重冗余实施方案，能够以经济高效的方式满足各种应用的要求（包括安全关键型感测要求）。
