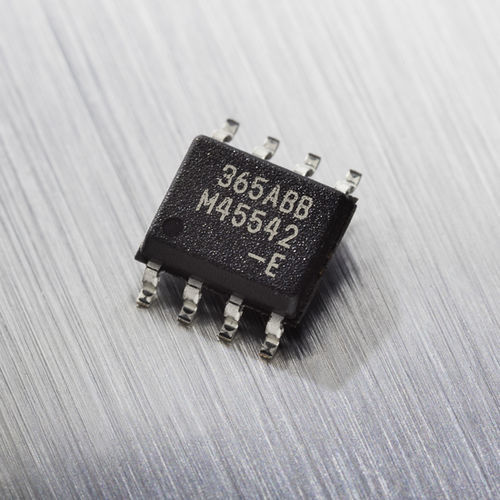

线性位置传感器 MLX90365

角度旋转无接触式

MLX90365 是第 II½ 代 Triaxis® 位置传感器 IC。 主要优势 绝对线性位置和旋转位置传感器 IC 简单稳固的磁性设计 Triaxis® 技术 产品介绍 MLX90365 是第 II½ 代 Triaxis® 位置传感器 IC。 这款单片器件可凭借其表面的集磁点 (IMC)，以一种非接触方式感测所施加磁通密度的 3 个空间分量（即 Bx、By 和 Bz）。 位置传感器应用这种独特的感测原理，可在机械（气隙，轴外）容差范围内确保位置信号的高度稳健性。 该水平分量的旋转在宽范围（高达 360º - 整转）内感测，并由片上 DSP（数字信号处理）处理，最终报告轴端磁体的绝对角位置。 也可单独测量水平和垂直分量，此时 MLX90365 能够满足线性行程（位移）位置传感器的要求，使用通轴磁体还能够满足绝对旋转位置传感器的要求。 MLX90365 以成比例的模拟量输出或 PWM（脉宽调制）信号的形式报告。 从感测和报告的角度来看，MLX90365 是一款功能极其丰富的产品，适用于任何独立的远程位置传感器应用。 输出传输特性完全可编程（例如，偏移、增益、钳位电平、线性度、热漂移、滤波、范围...），从而可通过行尾校准满足任何指定要求。迈来芯编程单元 PTC-04 专门通过连接器端子 (Vdd-Vss-Out) 与器件通信并对器件进行校准。 MLX90365 的目标应用为汽车和工业系统中常见的大量非接触式旋转位置传感器应用。 该器件可采用单一和双重冗余实施方案，能够以经济高效的方式满足各种应用的要求（包括安全关键型感测要求）。 MLX90365 作为 ASIL-B SEooC（独立安全单元 - ISO 26262）组件提供。
