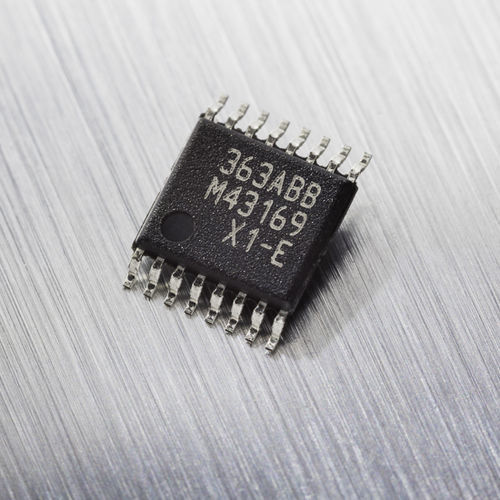

线性位置传感器 MLX90363

角度旋转无接触式

MLX90363 是第 II½ 代 Triaxis® 位置传感器 IC。 主要优势 绝对位置传感器 IC 旋转（轴端/通轴）、线性行程、3D/“操纵杆” 3D 磁力计模式 产品介绍 MLX90363 是第 II½ 代 Triaxis® 位置传感器 IC。 这款单片器件可凭借其表面的集磁点（IMC），以一种非接触方式感测所施加磁通密度的 3 个空间分量（即 Bx、By 和 Bz）。 位置传感器应用这种独特的感测原理，可在机械（气隙，轴外）容差范围内确保位置信号的高度稳健性。 该水平分量的旋转在宽范围（高达 360º - 整转）内感测，并由片上 DSP（数字信号处理）处理，最终报告轴端磁体的绝对角位置。 也可单独测量水平和垂直分量，此时 MLX90363 能够满足线性行程（位移）位置传感器的要求，使用通轴磁体能够满足绝对旋转位置传感器 IC 的要求，还能够满足 3D“操纵杆”应用的要求。 MLX90363 设计为与现有微控制器（主机）搭配使用，依赖于 SPI 输出通信。 凭借 MLX90363，应用开发可实现最大灵活性。位置传感应用的范围不受限制，唯一的约束就是设计人员的想象力。可通过客户微控制器中的嵌入式软件实现 3D、旋转、线性、甚至混合模式。 所有内部原始（Bx、By、Bz）和调理信号均可以通过 SPI 通道传送。来自片上温度传感器和内部芯片诊断的数据也可以通过数字方式传输。编程（校准）在同一个通道中进行。 该器件可采用单一和双重冗余实施方案，能够以经济高效的方式满足各种应用的要求（包括安全关键型感测要求）。
