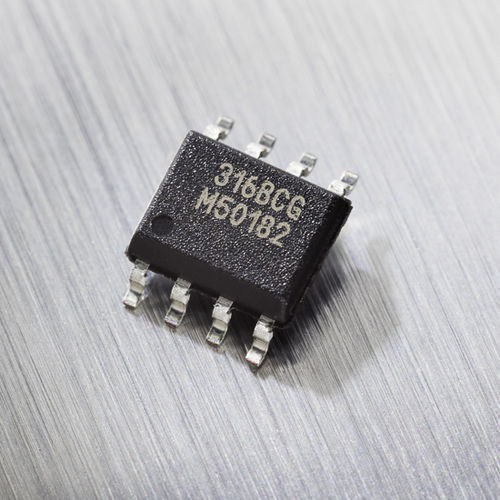

角度传感器 MLX90316

旋转无接触式磁性

MLX90316 是 Triaxis® 旋转位置传感器 IC，可提供在器件表面上方旋转的小型二极磁体（轴端磁体）的角位置。 主要优势 绝对旋转位置传感器 IC 简单稳固的磁性设计 Triaxis® 技术 产品介绍 MLX90316 是 Triaxis® 旋转位置传感器 IC，可提供在器件表面上方旋转的小型二极磁体（轴端磁体）的角位置。 这款单片器件可凭借其表面的集磁点（IMC），以一种非接触方式感测所施加磁通密度的水平分量。 旋转位置传感器应用这种独特的感测原理，可在机械（气隙，轴外）容差范围内确保角位置的高度稳健性。 该水平分量的旋转在宽范围（高达 360º - 整转）内感测，并由片上 DSP（数字信号处理）处理，最终以成比例的模拟量输出、PWM（脉宽调制）信号或可通过 3 引脚 SPI（串行接口）通道访问的 14 位数据报告磁体的绝对角位置。 输出传输特性完全可编程（例如，偏移、增益、钳位电平、线性度、热漂移、滤波、范围...），从而可通过行尾校准满足任何指定要求。迈来芯编程单元 PTC-04 专门通过连接器端子 (Vdd-Vss-Out) 与器件通信并对器件进行校准。 MLX90316 的目标应用为汽车和工业系统中常见的大量非接触式旋转位置传感器应用。 该器件可采用单一和双重冗余实施方案，能够以经济高效的方式满足各种应用的要求（包括安全关键型感测要求）。
