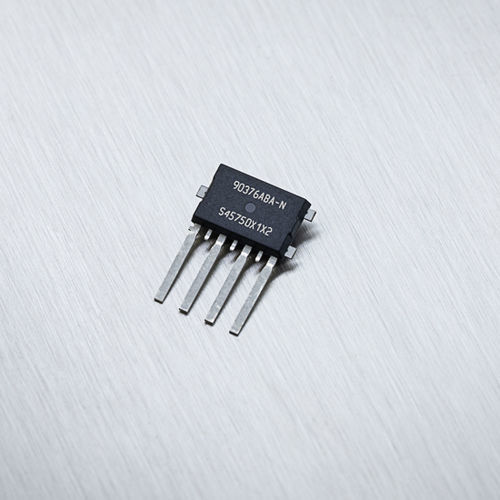

旋转位置传感器 MLX90376

线性非接触式磁性

MLX90376是一款磁性绝对位置传感器芯片，适用于要求具备抗杂散磁场干扰性能的360°旋转汽车应用。它提供无PCB的双芯片堆叠式版本，可支持高达ASIL D的集成需求。 主要优势 支持4种输出模式（按版本） 可编程线性传输特性 符合ISO 11452-8标准，可以抵抗高达5 mT (4 kA/m)的杂散磁场干扰。抗杂散磁场干扰感测角度360° 产品介绍 MLX90376是一款高集成磁性位置传感器芯片，包含一个Triaxis®霍尔磁感前端、一个模数信号调节器、一个用于高级信号处理的DSP和一个输出级驱动器。 SMP-4 (VD), dual stacked-die in Single Mold PCB-less solution MLX90376可感应施加到芯片上的磁感应强度的三个分量（即Bx、By和Bz）。因此，具有正确磁路的MLX90376芯片可解码任何移动磁体的绝对位置（如 0到360度的旋转位置或线性位移）。该芯片可用于设计面向汽车和工业应用的非接触式位置传感器。 MLX90376芯片具有4种输出模式。首先，该芯片支持根据安全传感器格式编码的（快速）SENT和SPC输出。此输出可传输增强型串行数据以提供错误代码和用户自定义信息。 通过编程，MLX90376芯片还可以配置为PWM（脉宽调制）输出信号或成比例的模拟输出信号。 MLX90376芯片推出一种双片堆叠式的无PCB单模封装(SMP)。这一全新版本专门针对需要采用双芯片和抗杂散磁场干扰性能的360°旋转应用进行了优化。 ASIL Readiness - Melexis MLX90376芯片兼容PTC-04 (DB-HALL06)，可进行大规模生产编程。 The MLX90376 is compatible with the PTC-04 (DB-HALL06) for mass-production programming. 应用示例： 油门位置传感器 车身高度位置传感器 浮子液位传感器 方向盘位置传感器
