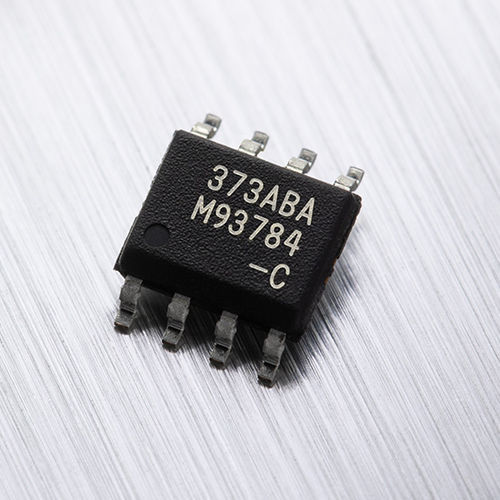

线性位置传感器 MLX90373

角度旋转无接触式

借助 MLX90373，客户可在其产品中执行 PSI5 协议。这对于许多应用而言都非常有用，例如底盘高度传感器和一些转向应用。这款传感器 IC 具备 2 线制总线功能，可帮助减少线束数量；同时支持 4 个可配置时隙，能够发送位置、速度或温度等多项信息。 主要优势 有效抑制高达 5mT 的杂散场 ISO26262 ASIL-C 独立安全单元 (SEooC) 可选输出模式：2 线制 PSI-5 协议（v1.3 和 v2.1) 产品介绍 MLX90373 是具有 PSI5 输出并提供无 PCB 解决方案的第三代 Triaxis® 位置传感器 IC。这款单片器件可凭借其表面的集磁点 (IMC)，以一种非接触方式感测所施加场的 3 个空间分量（即 Bx、By 和 Bz），从而支持旋转和线性移动的测定。 Triaxis - Melexis Triaxis® 是一种创新型磁性传感器技术，可通过单个传感器 IC 实现高精度三轴磁场测量。适用于种类繁多的线性、角度和三维应用。 MLX90373 在 MLX90371 和 MLX90372 器件所提供的模拟、PWM 和 SENT 输出的基础之上又增添了 PSI5 输出，进一步扩充了第 III 代产品组合。这款传感器 IC 提供抗杂散场干扰的旋转模式（180 度），适合面临杂散场（诸如电动汽车动力传动系统中的杂散场）的应用。另外还提供一个无杂散场抗扰模式，以向后兼容之前的磁性设计。 ASIL Ready - Melexis MLX90373 作为 ASIL-C SEooC（独立安全单元 - ISO 26262）组件提供。如需了解相关系统集成要求的详细信息，可联系 Melexis 获取一份 MLX90373 安全手册。对于需要冗余传感的应用，MLX90373 还提供了双芯片（全冗余）TSSOP-16 封装。 输出传输特性可完全编程，最多有 32 个校准点，能够满足模块装配下线编程过程中的任何特定要求。Melexis 编程单元 PTC-04 专门通过连接器端子 (Vdd-Vss) 与器件通信并对器件进行校准 此外，MLX90373 还能够读取外部输入，其中可能包括来自温度传感器、压力传感器或其他位置传感器的信号。测得的值随后将进行线性化（可选）并予以加密，以便能够与角测量值一同经 PSI5 总线发送，从而减少接线并提高传感器 IC 的集成度。 MLX90373 适用于汽车和工业系统中常见的大量非接触式旋转位置传感器应用。该 IC 可采用单一和双重冗余实施方案，能够以经济高效的方式满足各种应用的要求（包括安全关键型传感要求
