线性位置传感器 MLX90371
旋转无接触式磁性

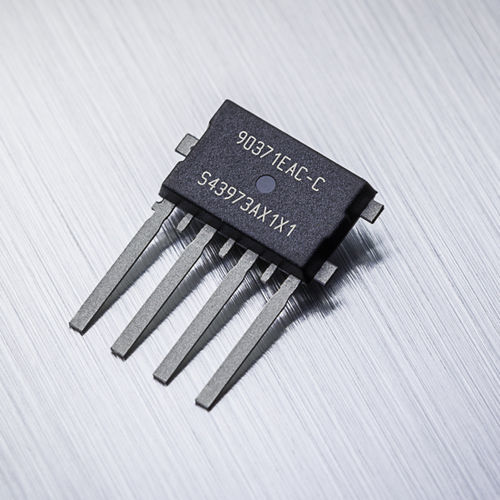

线性位置传感器 - MLX90371 - Melexis - 旋转 / 无接触式 / 磁性
线性位置传感器 - MLX90371 - Melexis - 旋转 / 无接触式 / 磁性
线性位置传感器 - MLX90371 - Melexis - 旋转 / 无接触式 / 磁性 - 图像 - 2
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
线性, 旋转
接触型/无线型
无接触式
所用技术
磁性
输出信号
模拟
其他特性
绝对
环境温度

最多: 160 °C
(320 °F)

最少: -40 °C
(-40 °F)

产品介绍

MLX90371 是一款单片传感器 IC,可感测施加到 IC 之上的三个磁通密度分量。因此,具有正确磁路的 MLX90371 可解码任何临近移动磁体的绝对位置。 主要优势 有效抑制高达 5mT 的杂散场 ISO26262 ASIL-B 独立安全单元 (SEooC) 无 PCB 双芯片单模封装 产品介绍 MLX90371 是第三代 Triaxis® 位置传感器 IC。这款单片器件可凭借其表面的集磁点 (IMC),以一种非接触方式感测所施加场的 3 个空间分量(即 Bx、By 和 Bz),支持旋转和线性移动的测定。 Triaxis - Melexis 了解更多关于 Triaxis® 技术的信息。 MLX90371 的突出优势是首次在 Triaxis® 传感器 IC 中提供针对旋转和线性运动传感的杂散场抗扰模式。该模式可消除或大幅降低其他磁体或载流导体产生的无用磁场对系统造成的影响。借助四极磁体可获得 180 度范围的旋转运动;借助两极磁体可实现 25mm 或更大范围的线性运动。 此外,MLX90371 还向后兼容前几代 Triaxis® 产品,可在同一器件中使用具备 360 度旋转测量能力的传统双极磁体或实现超过 25mm 的线性运动,但此时不再具备杂散场抗扰能力。 MLX90371 作为 ASIL-B SEooC(独立安全单元 - ISO 26262)组件提供。如需了解相关系统集成要求的详细信息,可联系 Melexis 获取一份 MLX90371 安全手册。对于需要冗余传感的应用,MLX90371 还提供了双芯片(全冗余)TSSOP-16 封装。 ASIL Ready - Melexis 输出传输特性可完全编程,最多有 32 个校准点,能够满足模块装配下线编程过程中的任何特定要求。Melexis 编程单元 PTC-04 专门通过连接器端子 (Vdd-Vss-Out) 与器件通信并对器件进行校准。 MLX90371 适用于汽车和工业系统中常见的大量非接触式旋转位置传感器应用。该 IC 可采用单一和双重冗余实施方案,能够以经济高效的方式满足各种应用的要求(包括安全关键型传感要求)。 MLX90371 现提供无 PCB 的双芯片方案 —— 单模封装(SMP)。

PDF产品目录

该产品还没有PDF产品手册

查看Melexis的所有产品目录
