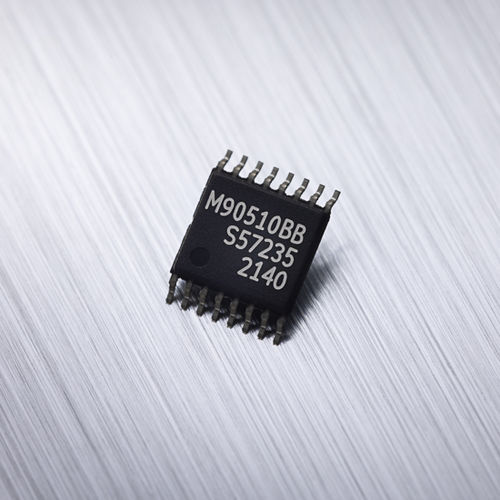

旋转位置传感器 MLX90510

非接触式磁性电感

MLX90510 是一款高速电感式解角器芯片，用于安全关键型汽车应用中的绝对旋转运动/位置检测。芯片提供模拟（正弦/余弦）输出。 主要优势 高精确度：电转速在 240000 rpm 以内时，精度最高可达 ±0.36o 抗杂散磁场干扰 (ISO 11452-8) 符合 ISO26262 ASIL C SEooC（独立安全单元）标准 产品介绍 MLX90510 是一款高速电感式解角器芯片，用于安全关键型汽车应用中的绝对旋转运动/位置检测。就主要技术规格而言，MLX90510 非常适合电机类应用，能够最大限度减少 ECU 在极端机械和电气条件下确保最佳精度所需的工作量。 MLX90510用于控制电感式传感器，处理捕获的模拟传感器信号并提供差分正弦和余弦输出。电感式传感器芯工作是基于发射线圈、目标和三个接收线圈之间的电感耦合。 创新架构为 MLX90510 带来诸多优势： 在整个工作温度范围内，系统传输延时降至 0ns，最大残差为 +/-120ns。 输入偏移补偿和零输出角位置调整均在芯片内部进行，显著减少了 ECU 的工作量。 基于三相电路的线圈设计可简化线性优化流程。 输入与输出之间的解耦可带来前所未有的EMC性能，同时确保稳定的输出幅值，使其不受气隙带来的输入信号强度的影响。 线性化功能提供多达 16 个校准点，能够有效处理传感器在轴侧模式等复杂情境下的非线性误差。 MLX90510 是根据 ISO 26262 标准开发的 SEooC（独立安全单元），支持最高 ASIL C 级别的安全相关系统实施。 在批量编程方面，MLX90510 可与 PTC-04 兼容（DB-HALL06，v3 及更高版
