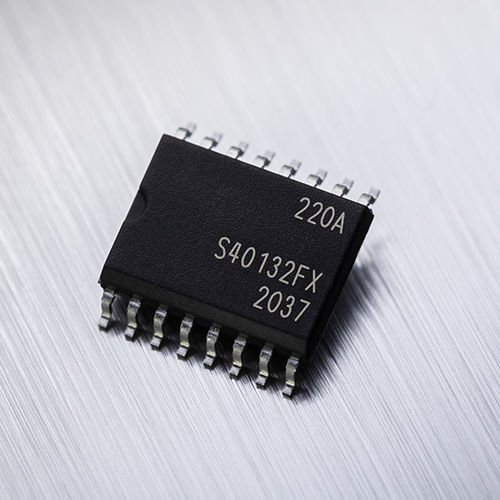

集成电路电流传感器 / 霍尔 MLX91220

固定式PCB直流

MLX91220 是一款具有双 OCD 的 0-50 A 隔离式集成霍尔效应电流传感器 IC，采用 5V 电源供电。 主要优势 经工厂校准的交流和直流电流传感器 IC 模拟（按比例）或固定输出电压 将传感元件、信号调节与隔离整合在 SOIC 封装中 产品介绍 MLX91220 是一款具有双 OCD 的 0-50 A 隔离式集成霍尔效应电流传感器 IC，采用 5V 电源供电。它是最简单的全集成电流传感器 IC，实现了小尺寸、低阻抗、高带宽、隔离及更多常规功能的完美平衡。 MLX91220 MLX91221 Block Diagram MLX91220 是一款集成电流传感器 IC，可感测流过封装引线框架的电流，将热损失降至最低，适用于更多标准解决方案。在封装内部，电流产生的磁通密度 由两组霍尔盘以差分方式感应，因此可将源自 IC 周围密集的电力电子元件的 外部干扰磁场的影响降至最低。差分信号将会放大，从而提供高速线性模拟量输出电压。霍尔盘与电流导体极为贴近可确保在整个温度范围内获得较高的信噪比和准确的信号。尽管该产品采用小型化设计，但它仍保持了封装的初级引线与相对次级侧引线之间的高电压隔离额定值。 该电流传感器 IC 可以在两种测量模式下运行： 成比例模式，满足要求将输出电压按电源等比例调整的应用 固定模式（差分），满足对使用参考电压的需求 在集成的所有新功能中，具有独立输出的片上（双）过流检测可减少依靠外部比较器进行过流保护的需求，进而降低 BOM 成本。 MLX91220 已经过出厂校准 (mV/A)，是一款即插即用型的解决方案。不需要 EoL（下线标定）。
