集成电路电流传感器 / 霍尔 MLX91219

PCB高精度模拟

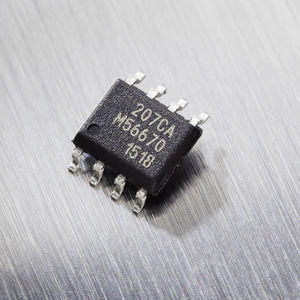

MLX91219 是一款高速、高精度的传统霍尔电流传感器芯片，具备双重过流检测 (OCD) 功能、3.3V/5V 灵活电源电压以及高信噪比 (SNR)，有助于简化模块设计。 主要优势 双重过流检测 灵活电源电压 可选模拟输出 产品介绍 MLX91219 是一款高速、高精度的传统霍尔电流传感器芯片，具备双重过流检测 (OCD) 功能、3.3V/5V 灵活电源电压以及高信噪比 (SNR)，有助于简化模块设计。这款电流传感器芯片采用霍尔技术（使用铁磁芯），可测量 200A 至 2000A 范围内甚至更高的电流。 MLX91219 属于单片式传统霍尔效应传感器。它可以产生与垂直于芯片表面施加的磁通密度成比例的模拟输出电压。 MLX91219 的传输特性已在整个工作温度范围内经过出厂校准，在终端客户校准时可编程（偏移、灵敏度、滤波、内部过流阈值）。 MLX91219 具备 400kHz 带宽且响应速度快，特别适合电机控制、逆变器和转换器这类由于快速切换而需要快速响应的高速应用。此外，MLX91219 还非常适合电池管理系统 (BMS) 的冗余检测等应用。 MLX91219 提供 SOIC8 和 VA 两种封装： VA 封装属于薄型封装，方便进入铁磁芯的狭窄气隙，提高设计信噪比。SOIC8 封装具备双重 OCD 功能。需要注意的是，片上过流检测功能可通过低电平有效的开漏输出报告 OCD 事件（可以在输出线性感应范围之内或之外设置），从而节省电路板空间并降低成本。 MLX91219 与 PTC-04 (DB-HALL05) 兼容，用于量产编程。 300kHz IMC-Hall® current sensor IC with dual overcurrent detection MLX91219 型号：电流范围为 200A 至 2000A 甚至更高 应用示例 电池管理系统 (BMS) 的冗余检测 高压牵引逆变器 (HV) 相电流测量 直流链路电流测量 48V 助力回收电机 (48V) 相电流测量 直流链路电流测量 DCDC 转换器 智能电池接线盒 智能保险丝过流检测
