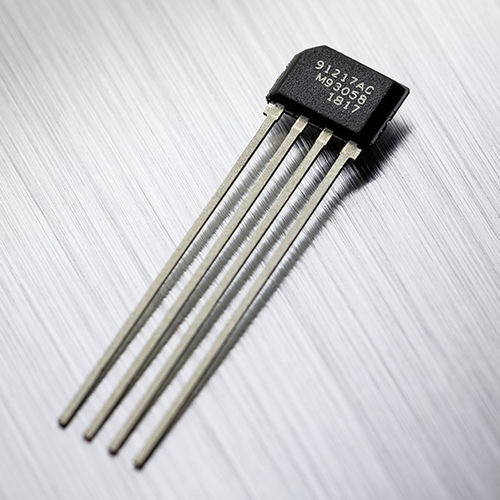

集成电路电流传感器 / 霍尔 MLX91217

PCB直流交流

MLX91217 属于第 2.5 代高速电流传感器产品系列，主要面向逆变器/转换器应用。这款电流传感器采用传统的霍尔效应技术（使用外部铁磁芯集中信号），可测量 ±50A 至 ±5000A 范围内的电流。 主要优势 测量范围为 ±15 至 ±450mT 高精度 响应速度快，<3μs 产品介绍 MLX91217 属于第 2.5 代高速电流传感器产品系列，主要面向逆变器/转换器应用。这款电流传感器采用传统的霍尔效应技术（使用外部铁磁芯集中信号），可测量 ±50A 至 ±5000A 范围内的电流。铁磁芯气隙内的磁通密度采用嵌入式霍尔效应技术进行测量，并放大为 5V 满量程成比例的快速模拟量输出。这种新颖的 CMOS 霍尔效应传感器提供了多种经过出厂校准的偏移、灵敏度和滤波设置，但客户可以使用 Melexis 编程设备 PTC-04 对其进行重新编程。 第二代 MLX91209 的主要变化如下： 更高的精度 热零点漂移为 ±5mV（改善了 50%） 热灵敏度漂移为 ±1%（改善了 33%） 改进了诊断功能 断线检测 可编程输出钳位电平 扩展了片上滤波功能 这款电流传感器采用 SIP4-VA 封装，允许将传感元件插入铁磁芯的紧密插槽中，并且传感器引线有多种调整和布线方式可供选择，为设计师进行机械集成和装配给予了更高的灵活性。 这款电流传感器有以下几个经过出厂校准的版本可供选择：
