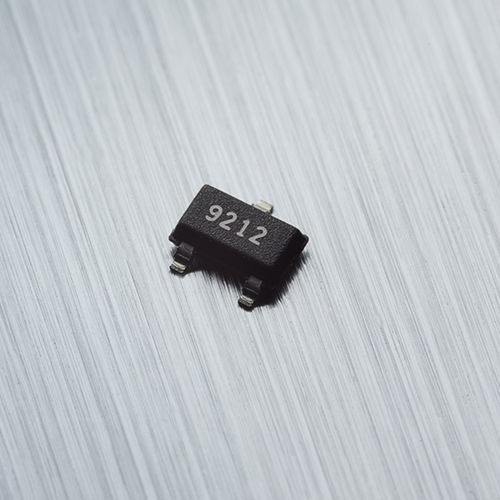

集成电路电流传感器 / 霍尔 MLX91211

PCB直流交流

MLX91211 是第二代中速电流传感器 IC，可通过非接触方式感应电流流经导体（电缆、电流母线或 PCB 走线）时产生的磁场。 主要优势 线性霍尔传感器 IC，已针对交流和直流电流感应应用优化 电源电压范围为 3.135 V 至 5.5 V 模拟（按比例）输出电压 产品介绍 MLX91211 是第二代中速电流传感器 IC，可感应电流流经导体（电缆、电流母线或 PCB 走线）时产生的磁场。 为了最大程度地降低对外部磁场的敏感性并提升电流产生的磁场集中度，该传感器 IC 通常会放置在铁磁芯内部。 MLX91211 - 40 kHz conventional Hall current sensor IC 该传感器 IC 的模拟输出与电源电压（可能在 3.135 V 至 5.5 V 之间）成比例。MLX91211 包含一个稳压器，可实现稳定的内部电源和最佳性能。 输出与垂直于封装表面的感应磁场成比例。 该器件已根据不同的电流感应范围预编程，具有不同的灵敏度设置，并具有出厂校准静态输出电压（电源电压的 50%）。 该传感器 IC 已针对成本敏感型应用优化，并提供两个版本： - 具有灵敏度多温度校准功能和高精度的 ABT 版本 - 具有默认校准功能和标准精度的 ABA 版本
