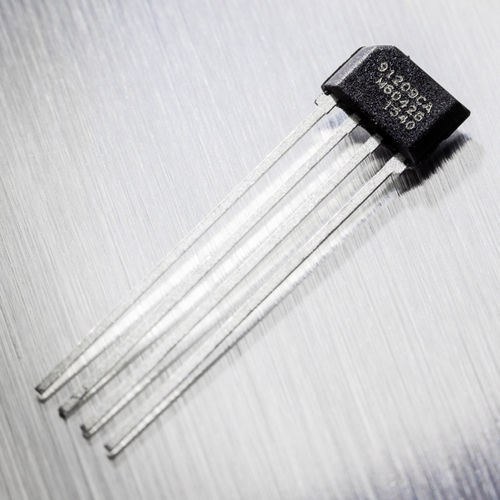

集成电路电流传感器 / 霍尔 MLX91209

直流交流模拟

迈来芯 MLX91209 是一款完全可由客户编程的单片传感器 IC，采用标准 SIP 封装。霍尔电流传感器提供与外部施加的磁通密度成比例的高速模拟量输出信号。凭借 MLX91209 电流传感器，用户可构建高精度电流传感器解决方案，响应时间仅 3µs。 主要优势 可编程的高速电流传感器 快速响应时间 < 3µs 大带宽直流 - 200 kHz 产品介绍 迈来芯 MLX91209 是一款完全可由客户编程的单片传感器 IC，采用标准 SIP 封装。霍尔电流传感器提供与外部施加的磁通密度成比例的高速模拟量输出信号。凭借 MLX91209 电流传感器，用户可构建高精度电流传感器解决方案，响应时间仅 3µs。 主要特性 MLX91209 传感器符合汽车类标准，尤其适用于高达 200 kHz 的直流和/或交流电流测量，可提供电隔离，响应快速，采用小尺寸封装。 电流传感器具有过电压保护和反向电压保护（包括诊断功能）。MLX91209 的传输特性（偏移、灵敏度和响应时间）完全可由客户编程。 电流传感器应用 在典型应用中，传感器与环形软铁磁芯搭配使用。霍尔 IC 放置于小气隙中，电流导体穿过铁磁环的内部。铁磁环集中并放大霍尔传感器 IC 上的磁通量，生成与电流成比例的输出电压。 迈来芯 MLX91209 尤其适用于需要极快响应的应用（如逆变器），可用于混合电动汽车 (HEV)，电动汽车 (EV) 和太阳能电池板等诸多领域。
