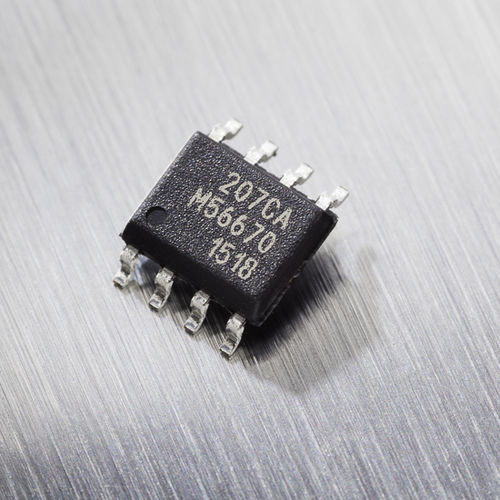

集成电路电流传感器 / PCB MLX91207

直流交流模拟

MLX91207 是一款客户可完全编程的单片电流传感器 IC，采用标准 SO-8... 了解详情 主要优势 可编程高速电流传感器 响应速度快，< 10µs 较大的直流带宽 - 70 kHz 产品介绍 不推荐用于新设计。MLX91209 / MLX91217 / MLX91219 提供相似功能。 MLX91207 是一款客户可完全编程的单片电流传感器 IC，采用标准 SO-8 封装。霍尔传感器提供与外部施加的磁通密度成正比的高速模拟量输出信号和额外的温度计输出。采用MLX91207电流传感器，用户可构建响应时间短于10µs 的可靠电流传感器解决方案。 可完全编程的即插即用传感器 MLX91207 电流传感器符合汽车行业标准，尤其适合测量直流和/或高达 70 kHz 的交流电流，并具有欧姆隔离、装配成本较低等特性。MLX91207 具有包括断线诊断在内的过压和反向电压保护功能，可用作直接连接电缆的“独立”电流传感器。MLX91207 的传输特性（偏移、增益、钳位电平、诊断功能等）完全可由客户编程。 电流传感器应用 在典型应用中，传感器与环形软磁铁磁芯搭配使用。霍尔 IC 放置于较小的气隙内，且电流导体穿过铁磁环的内部。铁磁环集中并放大霍尔传感器 IC 上的磁通量，生成与电流成正比的输出电压。 MLX91207 非常适合汽车行业内的多种电流感应领域（例如，传统电池监视，混合电动汽车 (HEV) 及电动汽车 (EV) 中的转换器等）。此外，它还可用于太阳能电池板等工业和消费品市场的各种应用。
