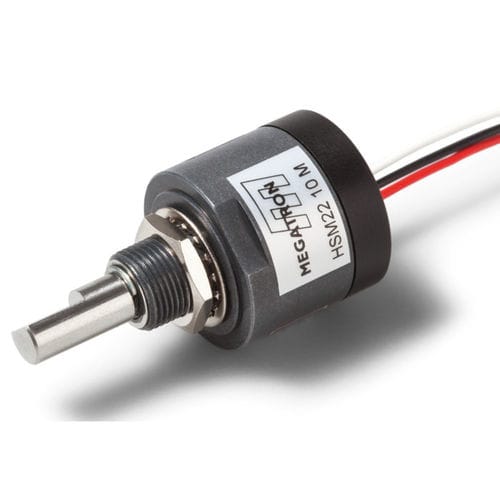

多圈旋转编码器 HSM22M

绝对霍尔12位

多圈绝对式编码器 - HSM22M True-Power-On 意味着即使在断电时也能检测到角度的任何变化，并在恢复供电时以模拟信号的形式准确再现角度。 非接触式传感器技术以处理器支持的电路设计中基于梯度的现代磁场评估为基础。这使得多圈编码器在很大程度上不受外部磁场或环境温度变化的影响。与精密机械相结合，该编码器显示出与磁阻方法相比的额外优势。后者在无电压测量值采集方面可能存在弱点。 多圈传感器的另一个特点是在量程开始和结束时会出现信号高电平，从而防止信号突然变化。编码器的电气有效旋转范围为 3600°（工作时除外）。根据要求，HSM22M 可在工厂编程为 360 ° ≤ α ≤ 3600 ° 的电子有效旋转角度，以满足应用要求。编码器的电源电压为 5 V/DC、12 V/DC 和 24 V/DC，并提供电压和电流输出。 冗余电子元件包含一个处理器和两个独立的处理器内核，由两个独立的电源电压和电隔离信号输出端供电。根据要求，冗余电子元件也可订购带公共电源和接地（4 个电气连接）的产品。 电子元件完全封装在塑料载体中，以提供最佳保护。直径 6 毫米的不锈钢轴是扁平的。金属轴套轴承的使用寿命至少为 2 千万转。轴的连续转速可达 400 rpm。
