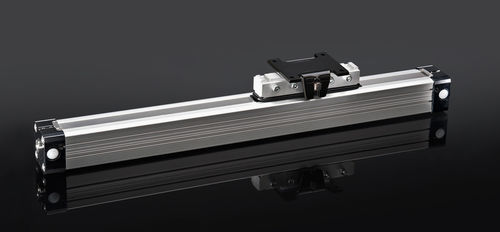

气缸 PL series

无杆双作用

作用和设计的描述 整个管开槽在它全长中。力量通过装载摩擦被传送，附在活塞轨。 活塞轨的设计是活塞轨的内在零件通过槽孔被连接用外部的它的那个方式。 所以力量传输跑如下： 气压活塞地区，活塞轨(内在部分)，活塞轨(外部)，装载摩擦，装载。 缓冲圆筒槽孔由一条精确地grinded内在钢铁带保证。内在带在位置被保留由于被安置在槽孔的两边的磁铁条纹。另外有盖槽孔的一条外面钢铁带为了保留尘土出于圆筒的内在空间。 在活塞运动期间以及在stillstand它期间steelbands被举在活塞封印之后并且通过活塞轨带领了通过分开自己引导的chanel。在和在活塞轨后前两条带永久地再盖槽孔。
