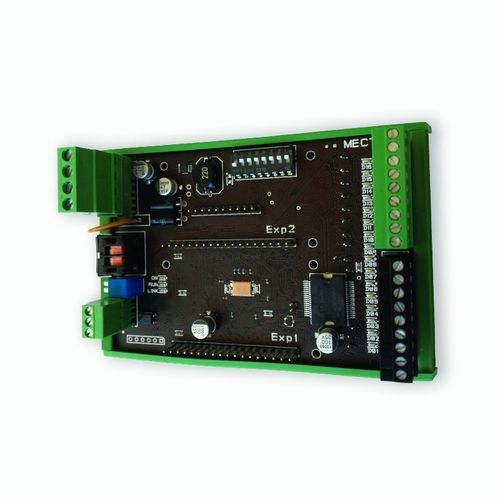

总线接口模块 MPNE1001

MODBUS模拟

MPNE 是一个模块化系统，带有数字和模拟输入/输出以及 Modbus RTU 接口。 MPNE1001 模块具有 Modbus RTU 接口。MPNE1001 可管理来自模块的数据，并将它们连接到 Modbus RTU 总线上。 MPNE1001 是模块化系统的一部分，由一块基板和最多两个扩展模块组成，以便获得不同的输入和输出（数字和模拟）配置。 基板有 16 条数字线路，如有需要，还可增加两个扩展模块。 所有模块均可安装在 DIN 导轨 EN 50022 上（din35 - 4 DIN 模块）。 Modbus RTU 模块接口 MPNE1001 包括 Modbus RTU 总线接口； 3 个 LED 状态指示灯； 16 个数字线路 LED 指示灯。 软件 协议：Modbus RTU 波特率9600, 19200, 38400, 57600 模块地址：1 至 63 硬件 通讯端口 1 个半双工 RS485 输入/输出 8 个数字输入端（PNP 0-24Vdc）。其中两个可用于连接单声道/双向编码器。 8 个数字输入/输出（PNP 0-24Vdc）。继电器输出需要 ACIN01 产品。 设备中的一些输入/输出可通过更高级的逻辑进行管理，而不是简单地用作输入和输出。 具体如下 PTO 输出端 编码器输入 快速输入 快速输出
