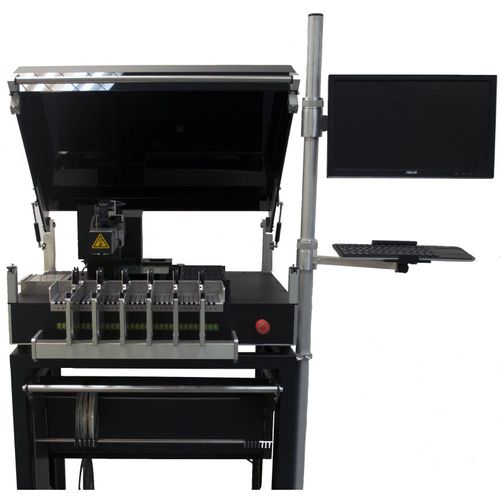

SMT取放机 P20

自动带光学对准系统

技术数据 工作区域 最大 540x480 毫米组 件范围 从 0201 到 40x80 毫米 分距 0,4mm 组件包装 胶带/棒/托盘/散装 组件中心 光学对准系统 放置速率高 达 1600 公平时。 送料机容量 最大 33x8mm-自动送纸机 + 40x8mm 送纸机 和 2 x (300 x 200 毫米)- 带 200 x 300 毫米 PCB 尺寸分 辨率 X/Y 轴-0,008mm (线性编码器) Z 轴:0,02 毫米 (线性编码器) 旋转:0,01° (旋转编码器) 放置精度 +/-0,03 毫米 尺寸和重量 840 x 630 x 430 毫米/约 95 公斤 供应 110-230V/50-60Hz/1250W/0,6 MPa/20 升/分钟 主要特点 精密自动 SMT 拾放机带视觉系统 自动拾放头 自动喷嘴更换器（6 个工具） 用 于自动 底部摄像头的顶部摄像头系统-SMD 组件的光学校准系统 Gerber-和 CAD 编辑 器示教模式-电子机械手 智能馈线系统-CAN 总线 视觉信息焊膏的印刷精度和部件放置精度操作系统： 通过互联网 Windows 7 远程服务 图形用户界 面 适合中小批量生产的应用领域， 符合所有类型的组件的拾取和放置条件
