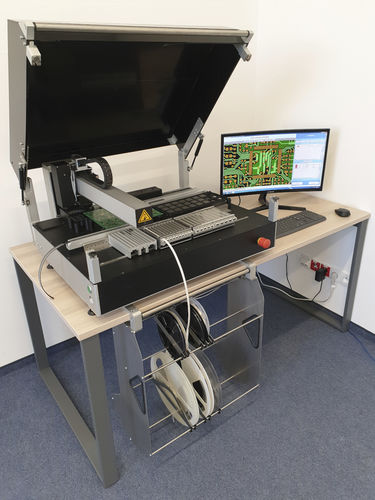

SMT取放机 P10

自动带光学对准系统

技术数据 工作区域 最大 500x480 毫米组 件范围 从 0201 到 40x80 毫米 分距 0,4mm 组件包装 胶带/棒/托盘/散装 组件中心 非接触对准 放置速率高 达 1100 ch。 点胶速率 高达 6000 点/小时 喂料器容量 高达 80 x 8 毫米-带条或卷轴 和 2 x（300 x 200 毫米）- 带 200 x 300 毫米 PCB 尺寸分 辨率 X/Y 轴-0,008mm（线性编码器） Z 轴：0,02 毫米（线性编码器） 旋转：0,01°（旋转编码器）） 放置精度 +/-0,03 毫米 尺寸和重量 840 x 630 x 430 毫米/约 92 千克 供应 110-230V/50-60W/0,6 MPa/20 升/分钟 主要特点 精密自动 SMT 拾放机与对准系统和点胶阀 自动拾放头 自动点胶头 自动喷嘴更换器（6 个工具） 顶部摄像头系统自动 底部摄像头-光学校准系统 SMD 组件 Gerber-和 CAD 编辑器（所有 CAD 系统） 示教模式-电子机械 手视觉印刷精度输入焊膏和组件放置 操作系统的精度： 通过互联网 Windows 7/8 远程服务 图形用户界 面 适合中小批量生产的应用领域， 符合所有类型的组件的拾取和放置条件
