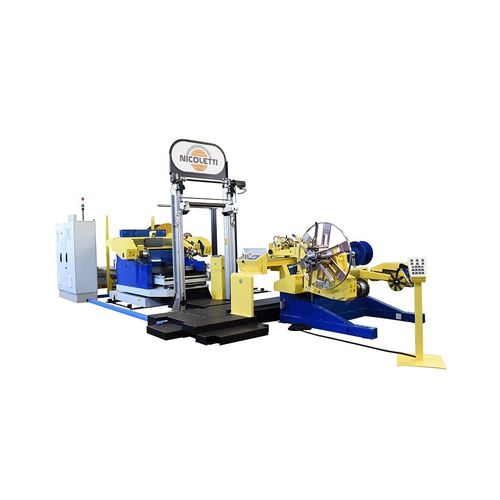

退绕/绕线流水线 AUTOMAT300-26/60-MP

中等性能 - 平均每日定向操作20-40次 自动放卷机(技术数据表上参考位置[1]): 线轴直径从Ø800mm到Ø2600mm，线轴宽度从400mm到1480mm，卷绕电机功率22KW 自动收卷机(技术数据表上的参考位置[2])：线轴直径从Ø800mm到Ø2600mm，线轴宽度从400mm到1480mm，卷绕电机功率22KW 使用激光探头定位自动分层(技术数据表上的参考位置[12]) 自动测量电缆直径(技术数据表上的参考位置[3]) 自动开启和关闭的测量装置，水平和垂直电缆导轮，电缆直径最小Ø5mm最大Ø100mm， 测量误差±0,5%，电缆直径最小Ø10mm最大Ø80mm(技术数据表上的参考位置[3]) 自动设置线轴数据 根据电缆直径，通过放卷机上的液压张紧制动器自动调整张紧度，张紧范围最小15kg最大100kg(技术数据表上的参考位置[5B]) 自动装顶中心，伸缩式装顶机自动开启线束盘，直径Ø1000mm，宽度90÷200mm，固定内芯320mm(或固定520mm)，踏板式自动电缆钩，手动进行3次120°连接(技术数据表上的参考位置[6A]) 小线轴卷取头，线轴直径最小Ø100mm最大Ø500mm(技术数据表上的参考位置X) (技术数据表上的参考位置[4]) 自动加载三段式滚轮输送机(技术数据表上的参考位置[7]) 自动检测激光屏障定位线轴孔 (技术数据表上的参考位置[13]) 高架层(技术数据表上的参考位置[10]) 整个机器周边的安全栅栏(技术数据表上的参考位置[11]) 带有PC的控制台，用于管理带有您的CED和我们的PLC系统的系统界面(技术数据表上的参考位置[8]) 用于远程协助的硬件配置(技术数据表上的参考位置[9]) 电池式铆钉机，铆钉长度50mm
