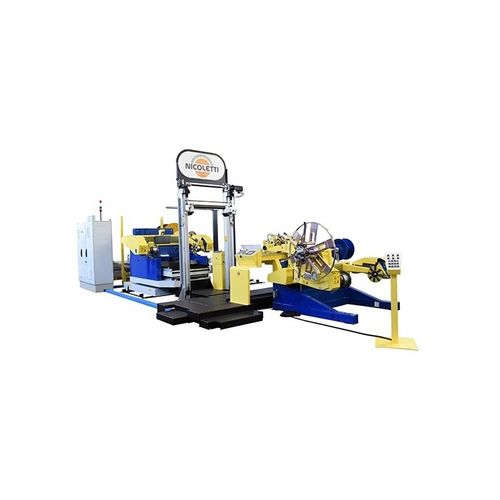

退绕/绕线流水线 AUTOMAT200-16/30-B1-P-1S

平均每日操作至50次 自动放卷机(技术数据表上参考位置[1]): 线轴直径从Ø600mm到Ø1600mm，线轴宽度从310mm到1150mm，牵引带自动可调液压张紧装置，牵引重量最小15kg，最大100kg 自动收卷机(技术数据表上的参考位置[2])：线轴直径从Ø600mm到Ø1600mm，线轴宽度从310mm到1150mm，卷绕电机功率11KW 使用激光探头定位自动分层(技术数据表上的参考位置[12]) 自动测量电缆直径(技术数据表上的参考位置[3A]) 自动开启和关闭的测量装置，水平和垂直电缆导轮，电缆直径最小Ø4mm最大Ø60mm，测量误差±0,4%(技术数据表上的参考位置[3]) 自动设置线轴数据 根据电缆直径，通过放卷机上的液压张紧制动器自动调整张紧度，张紧范围最小15kg最大100kg(技术数据表上的参考位置[5B]) 支撑臂中的集成卷取头带有手动电缆钩，伸缩式装顶机手动开启线束盘，直径Ø1000mm，宽度90÷200mm，固定内芯320mm(或固定520mm)(技术数据表上的参考位置[6B]) 小线轴卷取头，线轴直径最小Ø100mm最大Ø500mm(技术数据表上的参考位置[4]) 自动三段式滚轮输送机，带前部加载 (技术数据表上的参考位置[7]) 自动检测激光屏障定位线轴孔 (技术数据表上的参考位置[13]) 高架层(技术数据表上的参考位置[10]) 整个机器周边的安全栅栏(技术数据表上的参考位置[11]) 带有PC的控制台，用于管理带有您的CED和我们的PLC系统的系统界面(技术数据表上的参考位置[8]) 用于远程协助的硬件配置(技术数据表上的参考位置[9]) 电池式铆钉机，铆钉长度50mm 最大速度 200m/min 根据电缆直径，重量从15kg至100kg的自动拉紧 手动将电缆挂在装顶机上 手动120°连接线束 手动打开装顶机线盘取出线束 手动将电缆的一端从放卷机线轴取出拉至收卷机线轴。
