扫描式振动计 VibroMet™500

多普勒效应激光

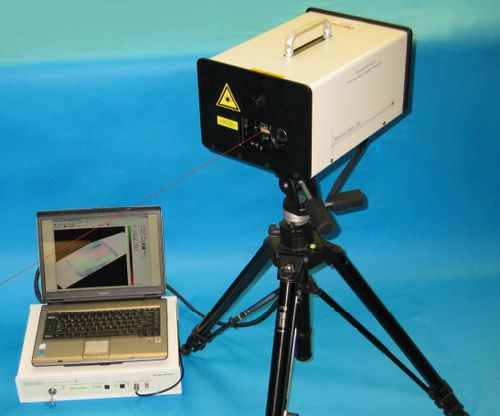

扫描式激光多普勒测振仪的激光束被2个镜子偏转，这些镜子由计算机控制。头部的一个摄像头提供被测物体的图片。 在这个图片上，测量点可以像CAD软件一样进行排列。在设置好点之后，测量由计算机自动完成。 测量方法 扫描式激光测振仪是基于单点激光测振仪VibroMet500。激光束测量被测物表面的速度。速度信号由数据采集系统测量并存储在计算机中。 组件 上图显示了激光扫描系统的组成部分。 带镜面单元的激光头 控制箱 数据采集器 带有控制和分析软件的笔记本电脑 整个系统非常紧凑，可以由一个人携带，例如在使用飞机时。 激光头包括激光装置、反射镜和摄像机。不需要对任何镜头或光学系统进行调整。镜子是由计算机控制的。 控制器 控制器箱内的部件是射频放大器、解调器和输出滤波器。放大器增加信号电平，解调器从多普勒信号中产生速度信号，通过输出低通滤波器可以限制频率范围以减少噪音等。 数据采集 激光扫描仪的数据采集单元可作为内部PCI卡或外部USB盒使用。
