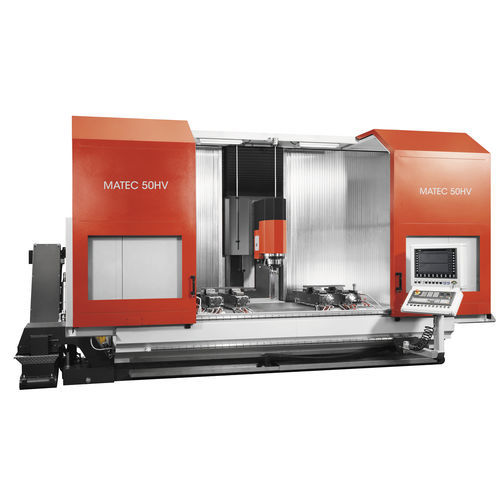

3轴CNC加工中心 50HV 立式旋转台式HSK-100
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 结构
- 旋转台式
- 主轴头
- HSK-100
- 工具数量
- 60工具
- X轴
5,000 mm
(196.85 in)- Y轴
1,000 mm, 1,025 mm
(39.37 in, 40.35 in)- Z轴
1,100 mm
(43.31 in)- 转速
最多: 12,000 rpm
(75,398 rad.min-1)最少: 20 rpm
(126 rad.min-1)- 输出功率
44 kW
(59.82 hp)
产品介绍
数控旋转头，可 +/- 105° 连续旋转
- 面板直径 Ø 630 mm I 400 1/min
- 面板直径 Ø 1.450 mm，带
蜗杆传动，包括用于
回转直径 1 500 mm，与工作台连为一体
用于回转工作台的夹持托板
38 个零点夹紧系统 Unilock ESM 138，集成在工作台上
16 个零点夹紧系统，面板直径 1,450 mm
4 个零点夹紧系统，面板直径 630 毫米
电子手轮
全封闭工作区，带顶棚
内部冷却液供应 20 巴/水箱容量 900 升
长工件侧向装载门
3D 无线电测头
机器新部件
所有驱动电机
X、Y 和 Z 轴滚珠丝杠
附加控制面板
X 轴、Y 轴和 Z 轴的线性滚柱导轨
内部冷却液供应泵
液压装置
中央润滑
控制柜冷却装置
电主轴（交换主轴）
所有电缆和软管
经检查有缺陷的所有部件
---
