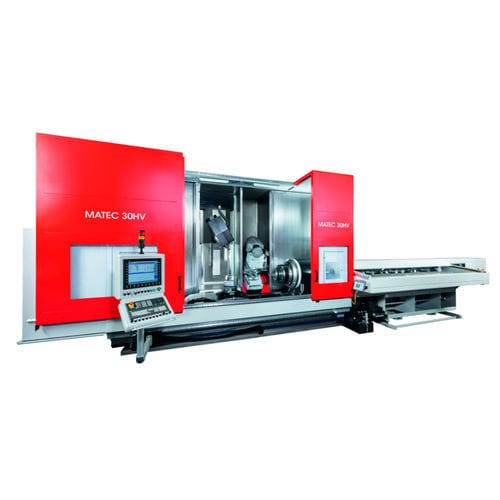

3轴CNC加工中心

立式立柱旋转台式

通过快速加工单元和集成自动化系统进行整体加工。基于模块组的技术数据 概念 采用这种机床概念，所有加工步骤从 送入棒料型材、在两个装夹位置进行 6 面加工以及自动卸载 装夹位置的 6 面加工和自动卸载 结合在一台机器中。 这样就实现了全自动生产过程。 这反过来又保证了整个生产过程中的最高精度和 重复性。 因此，这一概念不仅能够优化生产 生产，而且还能节约两位数的成本。 两位数。 技术细节 带旋转头的移动立柱式加工中心 自动棒料送料机 卧式数控转台，带夹头，通道直径 160 毫米 用于工件支撑的尾座 双轴数控锯切装置，锯条直径 Ø 490 mm | 16 kW 带水平数控转台和夹紧站的传送滑台 用于工件拆卸的 3 轴工件夹具 工件和残余物移除系统 高产量生产线的应用范围 从高强度钢到塑料的各种材料 多面加工的细长工件 不同尺寸的型材 轴、管、横梁等 用固体材料加工单个零件或小批量生产 技术信息 旋转头 旋转角度：± 105° 无级调节 定位精度：± 3" 刀具库 刀具直径： 最大200 毫米 刀具长度：最大340 毫米 主轴驱动 扭矩：最大230 牛米
