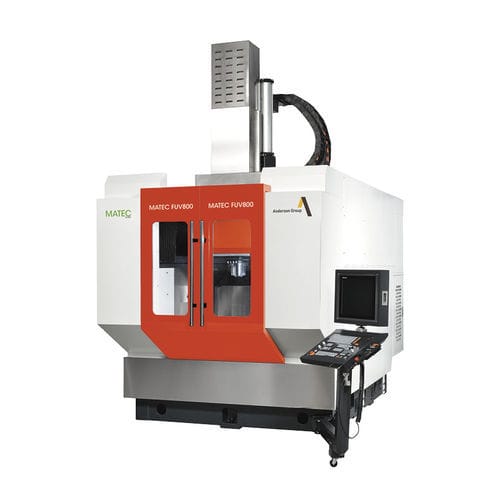

5轴CNC加工中心 FUV series 立式SK40HSK-63
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 主轴头
- SK40, HSK-63, SK50, HSK-100
- 工具数量
- 40工具, 60工具, 32工具, 120工具, 80工具, 64工具
- 其他特性
- 高性能, 高刚性
- X轴
800 mm
(31.5 in)- Y轴
920 mm
(36.22 in)- Z轴
650 mm
(25.59 in)- 转速
12,000 rpm, 15,000 rpm, 18,000 rpm, 20,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1, 113,097 rad.min-1, 125,664 rad.min-1)- 输出功率
14 kW, 18 kW, 25 kW
(19.03 hp, 24.47 hp, 33.99 hp)- X轴进给速度
36,000 mm/min, 48,000 mm/min
(24 in/s, 31 in/s)- Y轴进给速度
36,000 mm/min, 48,000 mm/min
(24 in/s, 31 in/s)- Z轴进给速度
36,000 mm/min, 48,000 mm/min
(24 in/s, 31 in/s)- 工具重量(最大)
7 kg, 15 kg
(15.4 lb, 33.1 lb)- 总重量
21,000 kg
(46,297.08 lb)- 整体长度
3,450 mm
(135.8 in)- 整体宽度
5,310 mm
(209.1 in)- 总高度
3,600 mm
(141.7 in)
产品介绍
FUV800 I FUV800 B 型专为五轴复杂零件和形状的精细生产而设计。龙门式设计提供了高刚性和集中的加速质量，具有出色的动态概念。
机床底座由密肋铸件组成。在进行机械加工之前，整个立柱结构都要进行应力消除。
整个结构具有高耐热性，可对工件进行精确的 5 轴同步加工。
侧壁上的旋转桥和工作台完美集成的轴旋转点可加工总重量达 1,200 公斤的工件。
机床工作台直径为 800 毫米，可加工最大直径为 900 毫米、高度为 550 毫米的工件。
旋转轴可 360° 旋转。旋转轴的旋转范围为 +120° I -120° 。所有轴都配有直接路径测量系统。
由于门边与机床工作台中心之间的最大距离为 720 毫米，因此工件装载效率极高。
机床最多可配备HSK63 I SK40 最多可配备 120 把刀具，HSK100 I SK50 最多可配备 60 把刀具。标准配置为每台机器配置 32 把刀具。
---
