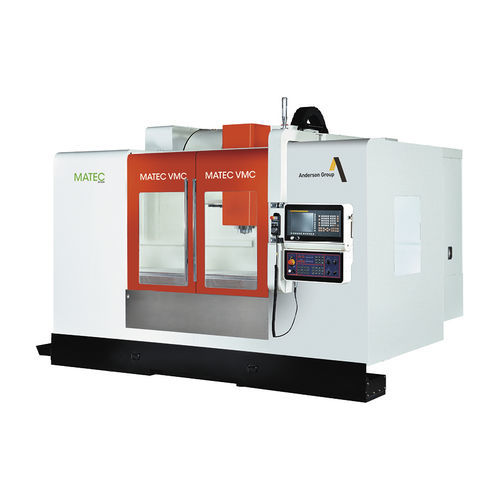

3轴CNC加工中心 VMC series 立式SK40HSK-63
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- SK40, HSK-63, SK50, HSK-100
- 工具数量
- 24工具, 40工具, 30工具, 32工具, 36工具
- 应用
- 用于重型作业
- 其他特性
- 高性能, 紧凑型, 精准, 高刚性
- X轴
最少: 860 mm
(33.86 in)最多: 2,000 mm
(78.74 in)- Y轴
最少: 600 mm
(23.62 in)最多: 1,000 mm
(39.37 in)- Z轴
最少: 600 mm
(23.62 in)最多: 800 mm
(31.5 in)- 转速
6,000 rpm, 8,000 rpm, 10,000 rpm, 12,000 rpm, 15,000 rpm
(37,699 rad.min-1, 50,265 rad.min-1, 62,832 rad.min-1, 75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
11 kW, 14 kW, 15 kW, 18.5 kW
(14.96 hp, 19.03 hp, 20.39 hp, 25.15 hp)- 工具重量(最大)
7 kg, 15 kg
(15.4 lb, 33.1 lb)- 总重量
6,000 kg, 7,300 kg, 7,400 kg, 11,000 kg, 20,000 kg
(13,227.74 lb, 16,093.75 lb, 16,314.21 lb, 24,250.85 lb, 44,092.45 lb)- 整体长度
2,960 mm, 3,660 mm, 3,960 mm, 4,610 mm, 5,440 mm
(116.5 in, 144.1 in, 155.9 in, 181.5 in, 214.2 in)- 整体宽度
3,300 mm, 3,400 mm, 3,470 mm, 3,570 mm, 4,750 mm
(129.9 in, 133.9 in, 136.6 in, 140.6 in, 187 in)- 总高度
3,080 mm, 3,110 mm, 3,190 mm, 3,470 mm
(121.3 in, 122.4 in, 125.6 in, 136.6 in)
产品介绍
在设计紧凑型三轴加工中心时，MATEC 在质量和精度方面不做任何妥协。因此，机床底座、立柱和工作台均由高质量的灰色铸件制成。
机床结构通过有限元分析（FEA）进行计算。其基础包括一个箱形框架结构，该结构通过精确计算的肋骨轮廓进行加固，从而最大限度地吸收振动。同时，箱形框架和肋条结构还提供了最大的刚性。
机床的 3 轴均配备重型精密导轨；X、Y 和 Z 轴均配备滚柱直线导轨。
刀具更换系统配有圆盘刀库和双夹具。要更换水平放置在刀盘库中的刀具，可将其移至垂直更换位置。与此同时，双夹具抓取新刀具和主轴上的刀具，并通过 180° 旋转更换刀具。
垂直 Z 轴安装在立柱上，某些型号的机床还配备了液压平衡系统。
内置大功率机床主轴的性能等级为 HSK63 I SK40，转速为 8,000 1/min，配备 6 个轴承，可确保在几乎所有材料上实现良好的切削性能，基本机型也是如此。滚珠轴承终身使用油脂润滑。
---
