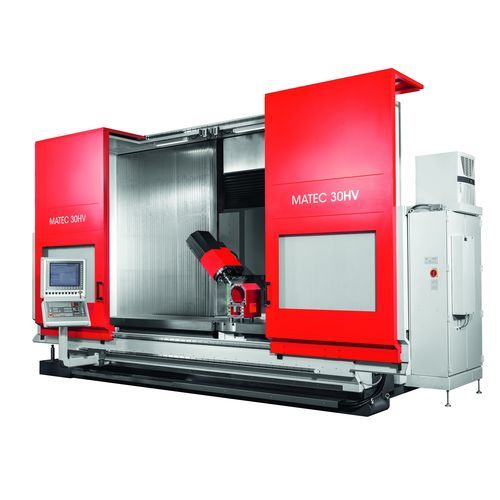

5轴CNC加工中心 30HVC通用旋转台SK40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 通用
- 结构
- 旋转台
- 主轴头
- SK40, HSK-63
- 工具数量
- 60工具, 48工具, 80工具
- 其他特性
- 高性能, 高精度
- X轴
1,300 mm, 1,500 mm, 3,000 mm, 4,000 mm
(51.18 in, 59.06 in, 118.11 in, 157.48 in)- Y轴
600 mm, 825 mm, 1,125 mm
(23.62 in, 32.48 in, 44.29 in)- Z轴
800 mm, 1,100 mm, 1,300 mm
(31.5 in, 43.31 in, 51.18 in)- 转速
9,000 rpm
(56,549 rad.min-1)- 输出功率
11 kW, 16 kW, 19 kW
(14.96 hp, 21.75 hp, 25.83 hp)- X轴进给速度
30,000 mm/min, 48,000 mm/min
(20 in/s, 31 in/s)- Y轴进给速度
30,000 mm/min, 48,000 mm/min
(20 in/s, 31 in/s)- Z轴进给速度
30,000 mm/min, 48,000 mm/min
(20 in/s, 31 in/s)- 最大台面负荷
500 kg, 1,000 kg, 1,500 kg
(1,102 lb, 2,205 lb, 3,307 lb)- 工具重量(最大)
10 kg
(22 lb)
产品介绍
用于复杂五面加工的标准机床
交货时间短
所有机床的标准配置
1 轴 CNC 旋转头，无级可调
海德汉 TNC 640 控制器
刀架 HSK63 DIN 69893
刀库 48 刀位
数控旋转工作台 Ø 630 / 800 / 1,150 mm
带顶棚的全封闭工作区
X 轴、Y 轴和 Z 轴直接路径测量系统
切屑输送机
附加选项
西门子 840D sl
刀架 SK40 DIN 69871
刀库扩展至 280 刀位
高压冷却装置
用于轴加工的旋转工作台
工作区隔墙
电主轴
最大扭矩115 牛米
旋转头
旋转角度：± 105° 度无级调节
直接路径测量
系统：± 3"
夹紧力未夹紧时 2,400 牛米
夹紧时 4,200 牛米
集成 CNC 旋转台
用于 Y 轴 600 毫米直径 630 毫米
用于 Y 轴 825 mm：直径 800 毫米
用于 Y 轴 1,125 mm： Ø 1,150 mm直径 1,150 毫米
---
