3轴CNC加工中心 40PB 通用龙门式HSK-A100
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 通用
- 结构
- 龙门式
- 主轴头
- HSK-A100, SK50
- 相关功能
- 铣削
- 应用
- 用于大型工件
- 其他特性
- 高性能, 精准
- X轴
最少: 3,000 mm
(118.11 in)最多: 50,000 mm
(1,968.5 in)- Y轴
3,800 mm, 5,800 mm
(149.61 in, 228.35 in)- Z轴
1,500 mm, 1,800 mm
(59.06 in, 70.87 in)- 转速
最少: 8,000 rpm
(50,265 rad.min-1)最多: 15,000 rpm
(94,248 rad.min-1)- 输出功率
50 kW, 90 kW
(67.98 hp, 122.37 hp)
产品介绍

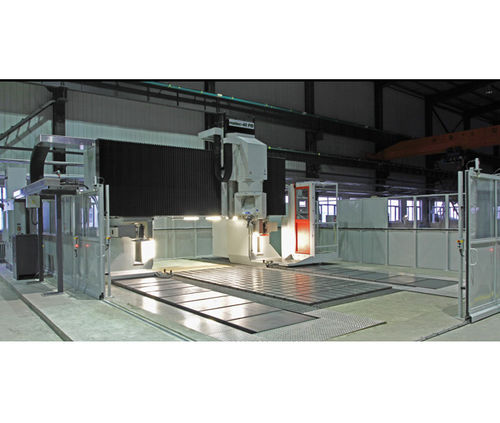

龙门加工中心MATEC -40PB是 MATEC- 40P的落地式加工中心。 该加工中心配备了2轴叉式摆动头， 主轴刀柄SK50|HSK-A100。 高性能电主轴功率33 kW转速 8,000rpm为所有材料提供了同级别中最佳的切削。 工作台落地式龙门确保了吊车和起重机更易于装卸工件， 并且可以承载和加工重型工件。 可以从工作台的任意一边进入到加工区域。 MATEC-40PB可选配万能铣头，型号为MATEC-40PBU。 配置万能铣头Z轴方向上的可增加250mm行程， 并可对零件进行360°全方位加工。
技术信息
最大扭矩： 530|296 Nm
优点
紧凑的龙门架移动结构，相同的加工空间占地面积最小
固定的工作台节省机床占地面积，并且可以承载最大的工件重量。所有的轴运动都由加工刀具的运动来完成。不同的工件重量对机床惯性和精度没有影响
2轴叉式摆动头的刚性结构确保了最大进给时的切削力并且同时保证工件表面预期的表面质量。两个轴都配有光栅尺测量系统和可控制的夹紧装置
所有MATEC龙门机床的显著之处在于其每个轴都具有高刚性。具体而言，Y轴和Z轴的设计和稳定性是对工件的精度和表面质量至关重要。该机床龙门横梁的超宽尺寸可防止结构变形，同时Z轴被设计为鞍座结构，整个行程都在横梁宽度范围内运行
鞍座导轨和主轴头之间的距离恒定不变
与滑枕结构相比，Z轴没有运动依赖性的变形。这种结构保证孔加工的位置度和曲面铣削加工的精度
刀库在动柱中随X轴运动，可缩短换刀时间
